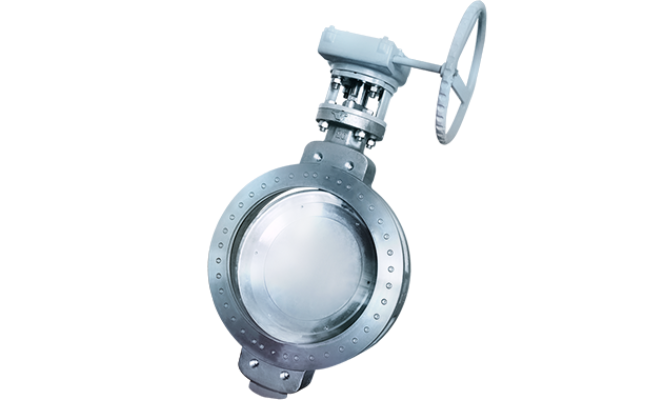

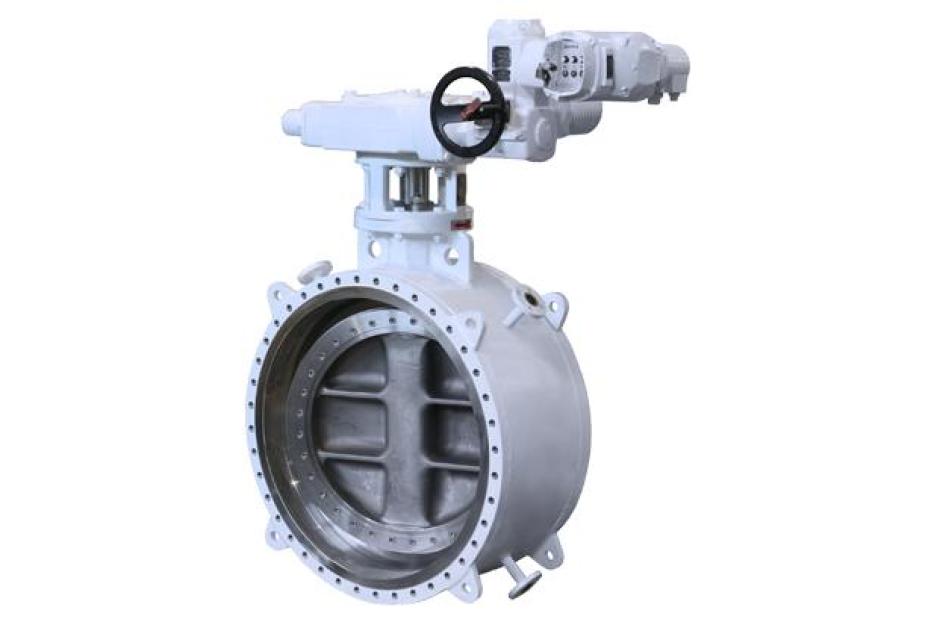

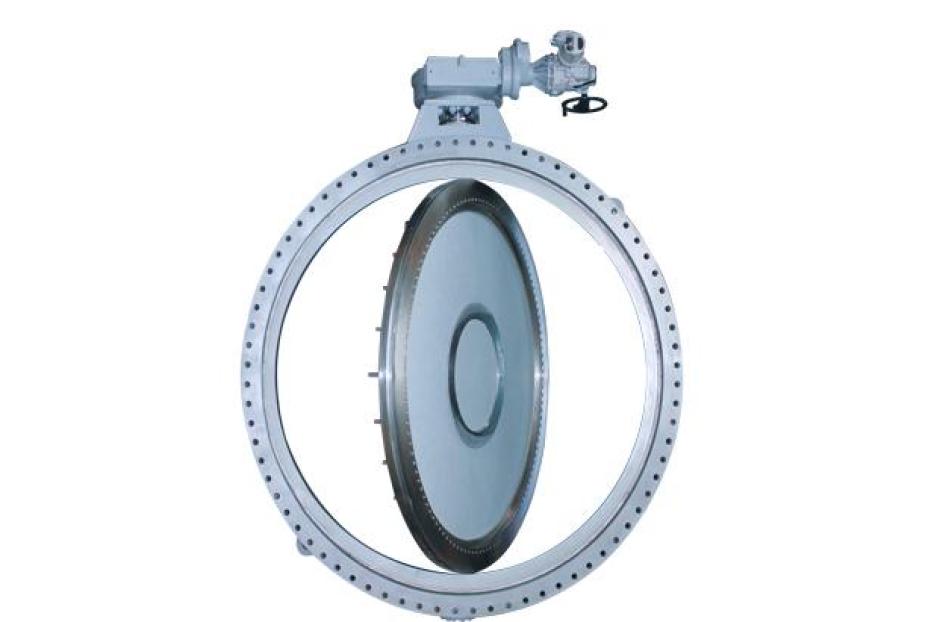

此款為閥門中頂級的規格
專為高溫、高壓、低溫、防火及耐腐蝕等工業量身打造
專為高溫、高壓、低溫、防火及耐腐蝕等工業量身打造

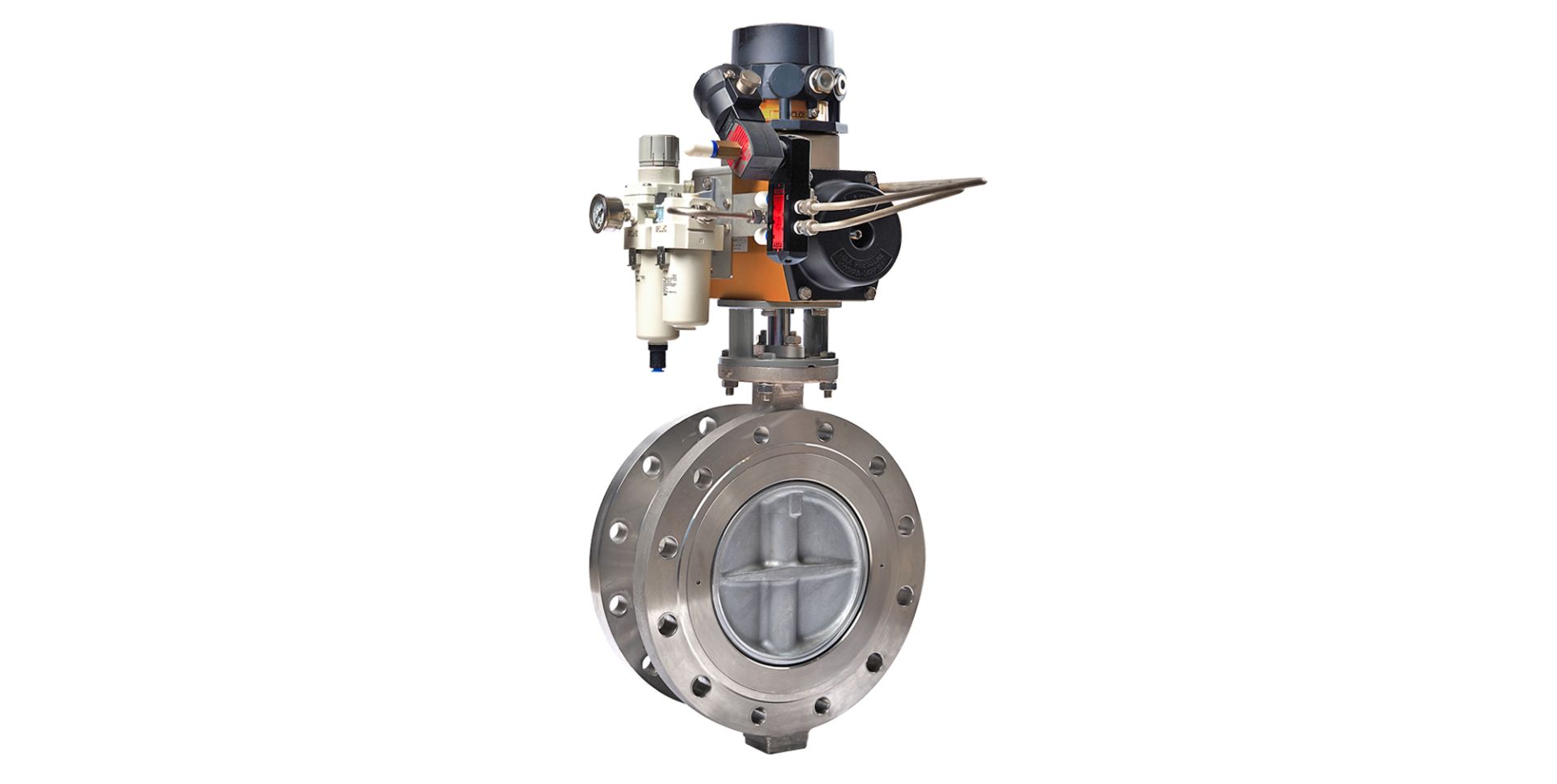

採用金屬對金屬之雙偏心密封設計

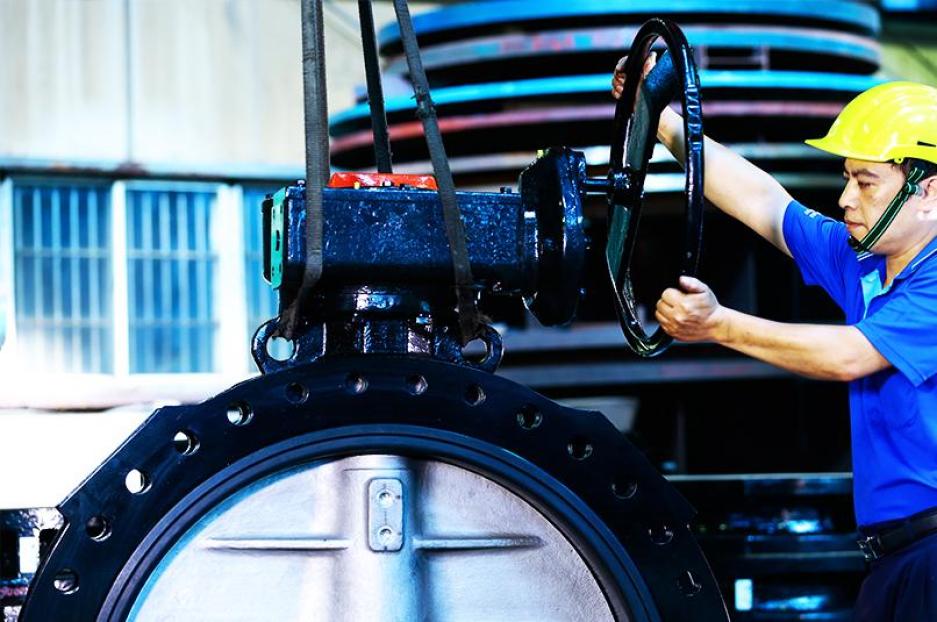

開關壽命可達 200萬次以上無需調整之可能性
輕鬆維修製程作業優化，增加零件替換性

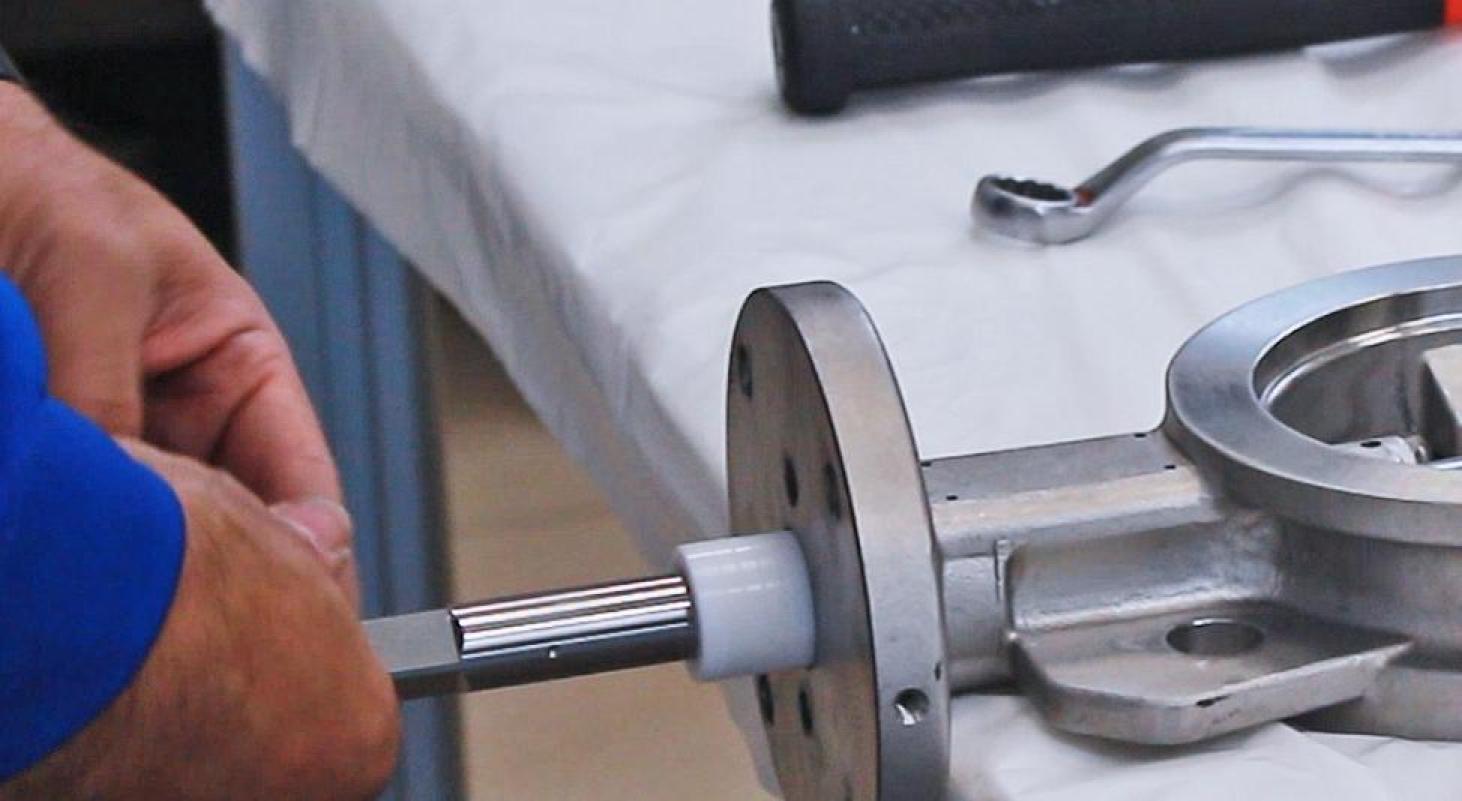

首創閥軸、閥瓣受損可於現場直接更換，只需要一般手動工具即可進行全面性維護。
嚴格 | 品質認證
捷流通過 10 個國家品質認可 | 產品型式認證 138 張 | 閥門承制尺寸最大 3600 mm | 經驗累積 45 年 | 銷售國家超過 45 個
|
TUV 德國萊因 |

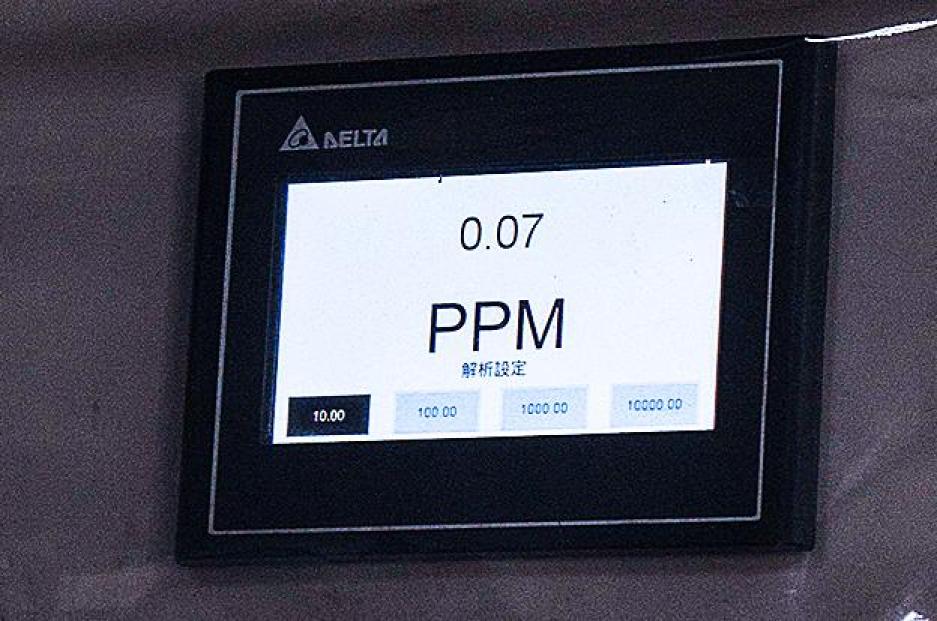

壓力設備認證 PED(H) 97/23/EC 防爆認證 ATEX 2014/34/EU 防火測試 ISO 10497 溢散測試 ISO 15848-1 SIL 3 安全完整性等級認證 IEC 61508-1 ISO 14067 碳足跡排放標準 |
|
金屬工業研究發展中心 |

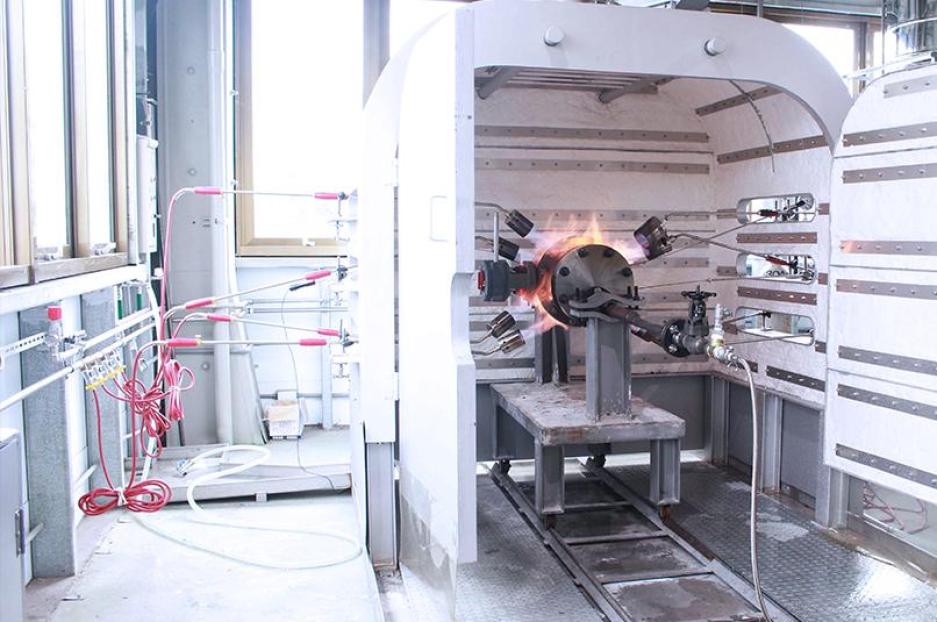

防火測試 ISO 10497, API 607 溢散測試 ISO 15848-1, TA-Luft 溢散測試 ANSI/ISA 93.00.01 |
|
TSG |
特種設備型式試驗認證 TSG D7002 |
產品特色

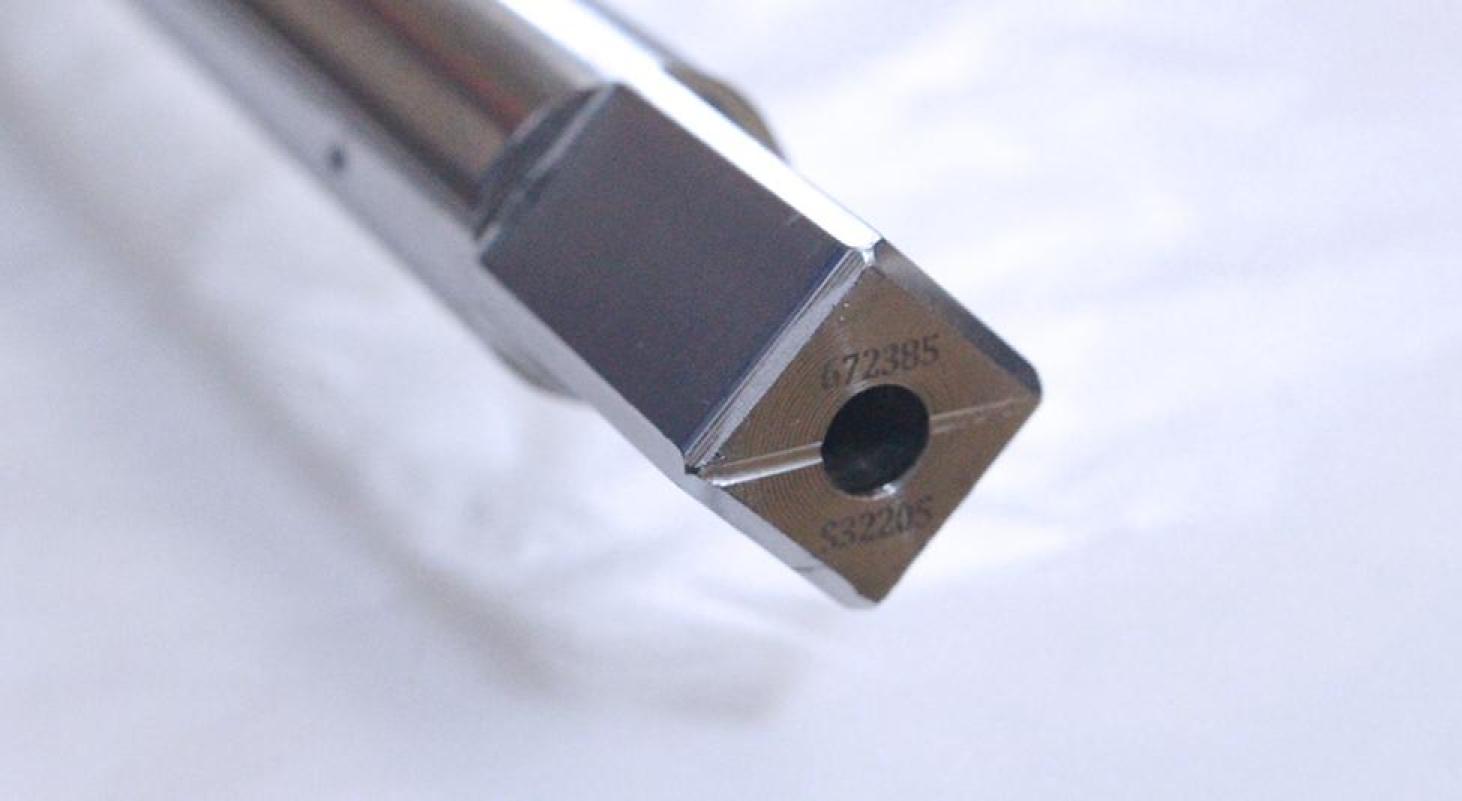

閥軸 | 強化閥軸傳動扭力
透過花鍵將閥軸與閥瓣巧妙結合，配合帶動，強化閥軸傳動扭力，精密加工配合，降低配合間隙，使閥門操作順暢。
優化防塵功能

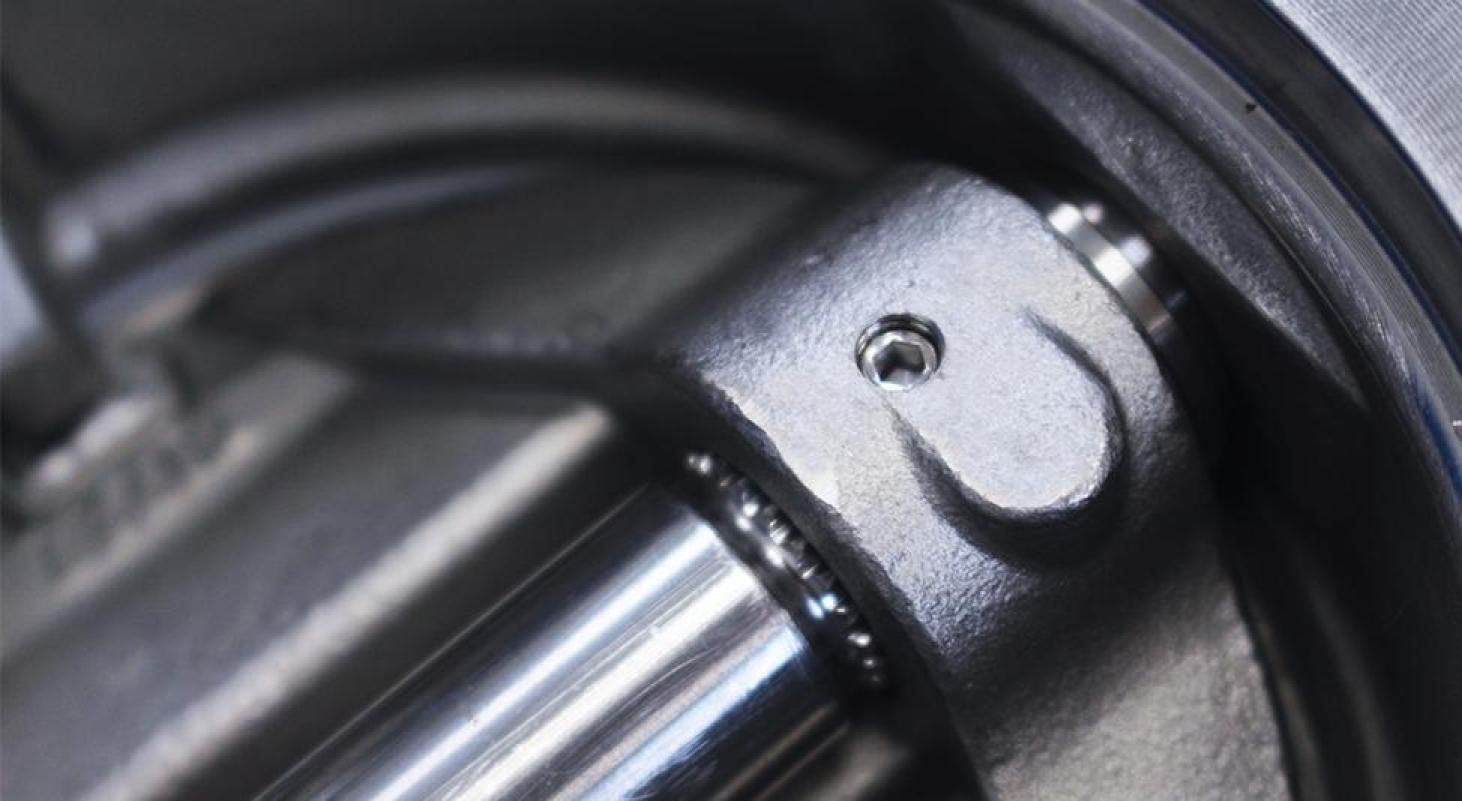

採用軸承以精密的加工尺寸達到結構定位，軸承材質可為PTFE、RTFE、純金屬；因應工況的不同進行材質搭配。閥軸不與流體直接接觸，有效阻絕粉塵造成閥軸咬死。
閥座 | 可依不同工況選擇
可依據製程不同要求 提供各種不同材質
|
軟質閥座 |
-100 ~ 260℃ | -148 ~ 500℉
多用於石化、食品等常溫場合 |
|
防火型閥座 |
-100 ~ 260℃ | -148 ~ 500℉ 防火型閥座多用於石化、煉油等高溫場合， 當發生火災等工安意外仍可維持閥門一定的性能，降低職災風險 |
|
金屬閥座 |
-29 ~ 500℃ | -20~932℉ |
防下垂定位機構
本體增加支撐平臺、運用高精密度公差配合達到閥瓣與閥體相對位置確認，並增加閥軸與下蓋處貼合，大幅解決因組裝操作器時，不適當敲擊而造成閥瓣偏移問題。

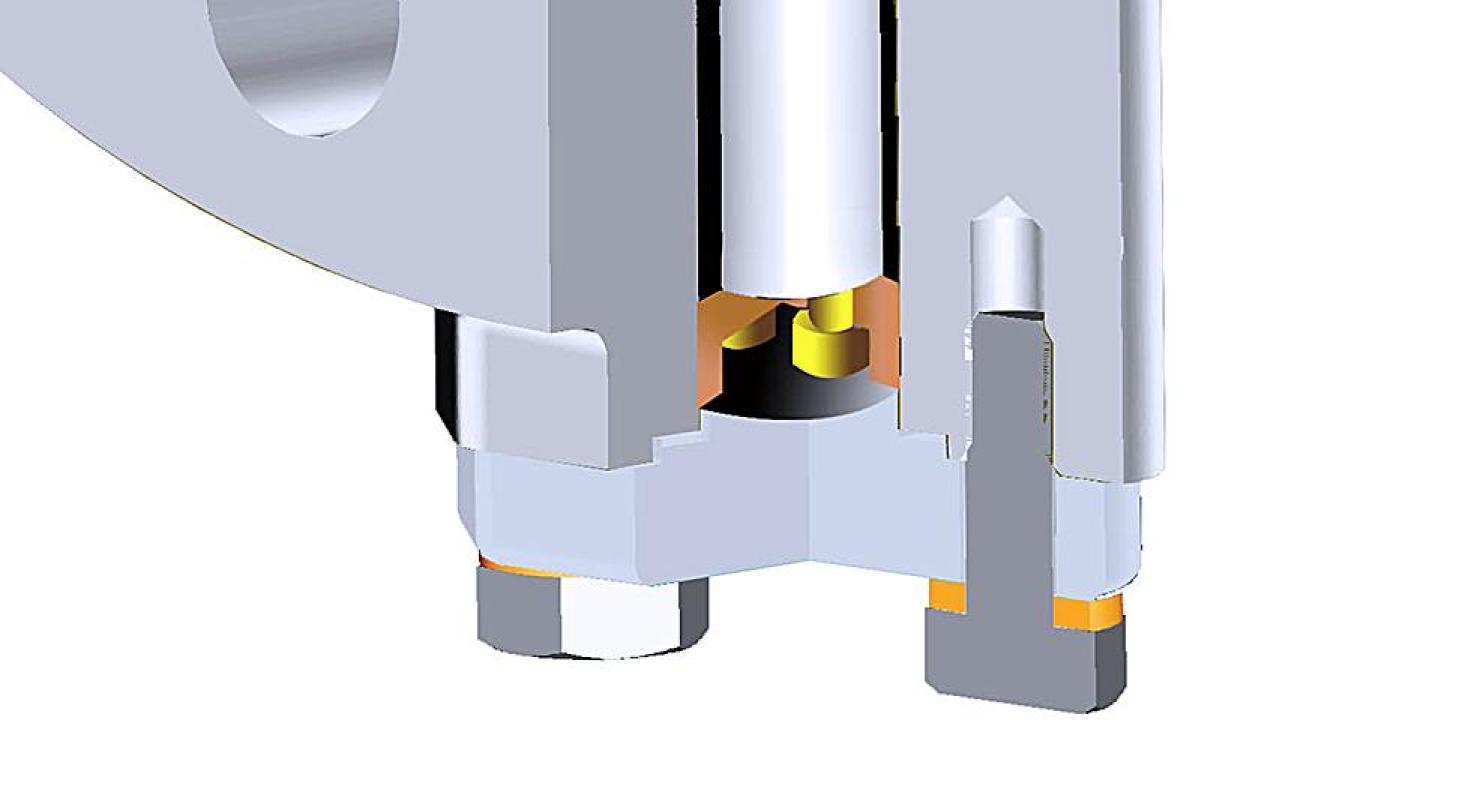

閥軸防爆衝出
採機械固定螺栓鎖固防止衝出，提高穩定度。
閥門開度指示
為了讓客戶可清楚地看到蝶片的開關角度，
於三偏心蝶型閥閥軸皆有閥門位置指示的設計，及於
格蘭上蓋有"S"及"O"箭頭指示。
雙向持壓
特殊的浮動式閥座設計，依據壓力源之方向，自動調整閥座位置，
使閥門于全關位置擁有理想的密封比壓，達到閥門雙面持壓之效果，並增加了閥座使用壽命。

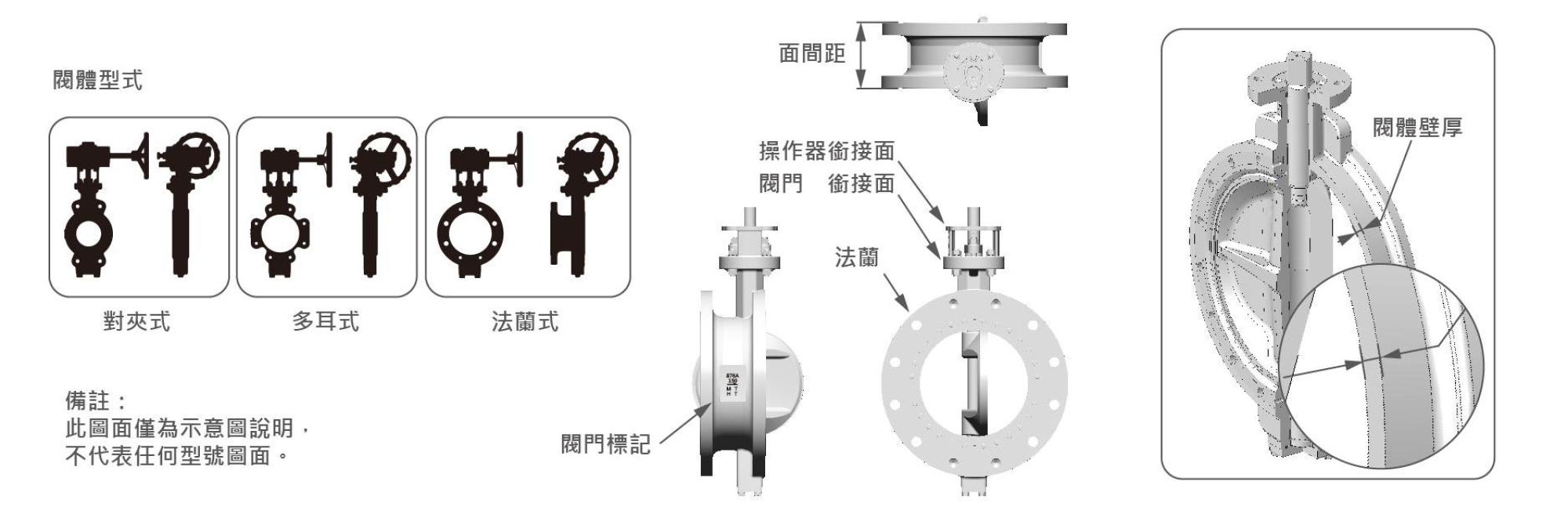

規格 | 設計規範
*技術資料供作參考用途，捷流公司保留對產品設計的更改，不另行通知的權利
| 尺寸範圍 2"- 48" | DN 50 - DN 1200 |
面間距 API 609 | ISO 5752 |
| 溫度範圍 -100°C ~ 500 °C | -148°F ~ 932°F |
閥門標記 MSS-SP-25 | API 609 |
| 壓力等級 150 LB | 300 LB |
設計法蘭 ASME B16.5 Class 150/300 ASME B16.47 Class 150/300 |
| 閥體型式 對夾式 | 多耳式 | 雙法蘭式 |

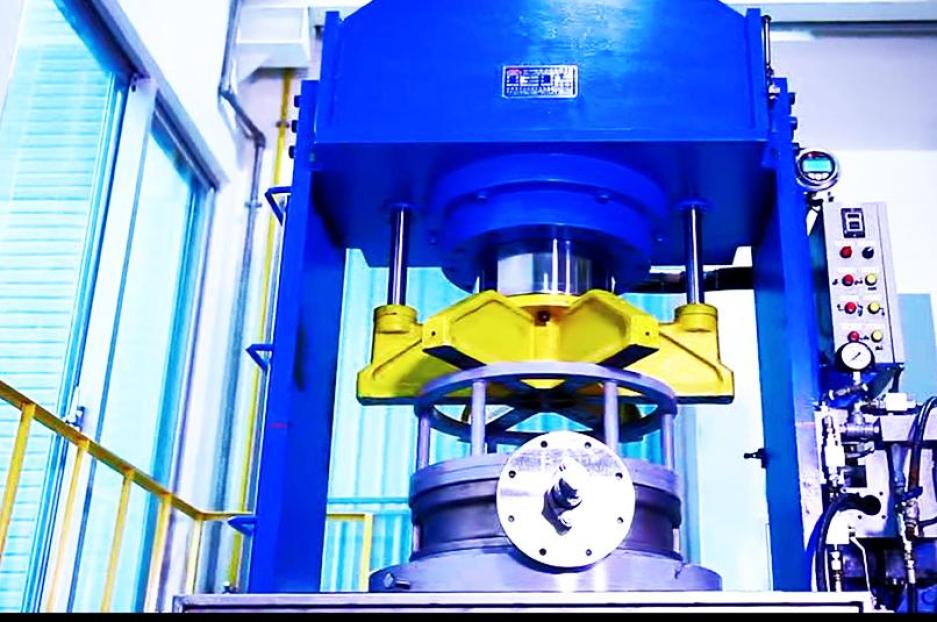

持壓測試 ISO 5208 | API 598 | MSS SP-61 | MSS SP-68 |
| 閥座 軟質閥座 | 防火型閥座 | 金屬閥座 |
防火測試 API 607 | ISO 10497 |
| 閥體壁厚 ASME B16.34 |
VOC 逸散性測試 ANSI/ISA-SP-93 | TA-Luft | ISO 15848 | API 641 |
| 操作器銜接法蘭面 ISO 5211 |
防爆認證 ATEX 2014/68/EU |
| 閥門設計 | 閥門壓力 ASME B16.34 | ASME B16.5 | EN 593 |
洩漏等級 ANSI FCI 70-2 Table 1 CLASS V/IV ISO 5208 Rate A | ANSI/ISA-SP-93 |
訂製您的專屬閥門
需其他規格請洽捷流
