專為零洩漏、耐腐蝕、水處理、海水及壓載水系統等工業量身打造
採用直軸型橡膠密封設計
開關壽命可達 5萬次以上無需調整之可能性
嚴格 | 品質認證
捷流通過 10 個國家品質認可 | 產品型式認證 138 張 | 閥門承制尺寸最大 3600 mm | 經驗累積 45 年 | 銷售國家超過 45 個
|
TUV 德國萊因 |
壓力設備認證 PED(H) 97/23/EC 防爆認證 ATEX 2014/34/EU ISO 14067 碳足跡排放標準 |
|
CR 中國驗船中心 |
鑄造廠認證 |
|
ABS 美國船級社 |
閥門設計認證
|
產品特色

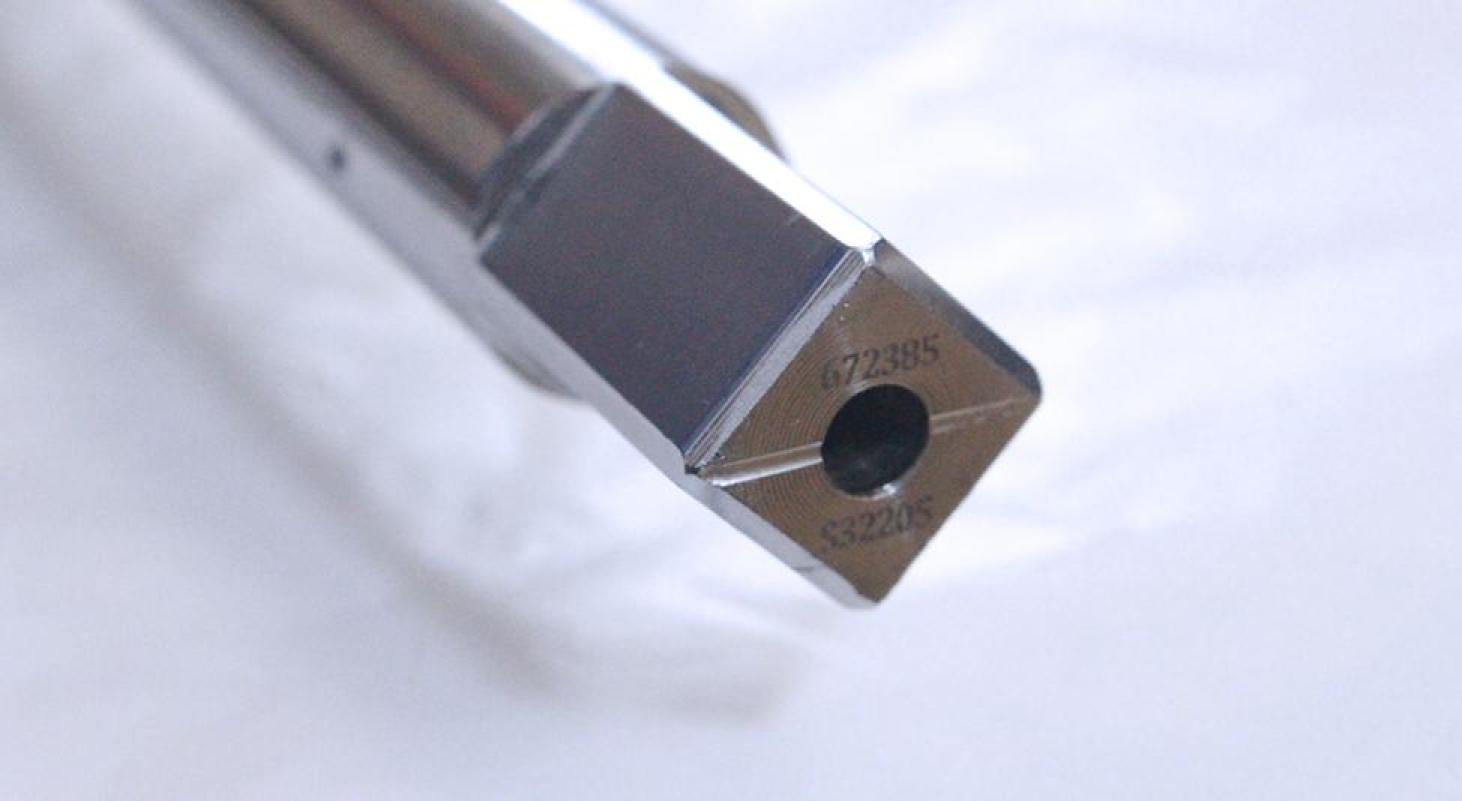

閥軸獨家設計
閥軸 | 強化閥軸傳動扭力
透過花鍵將閥軸與閥瓣巧妙結合，配合帶動，強化閥軸傳動扭力，精密加工配合，降低配合間隙，使閥門操作順暢。

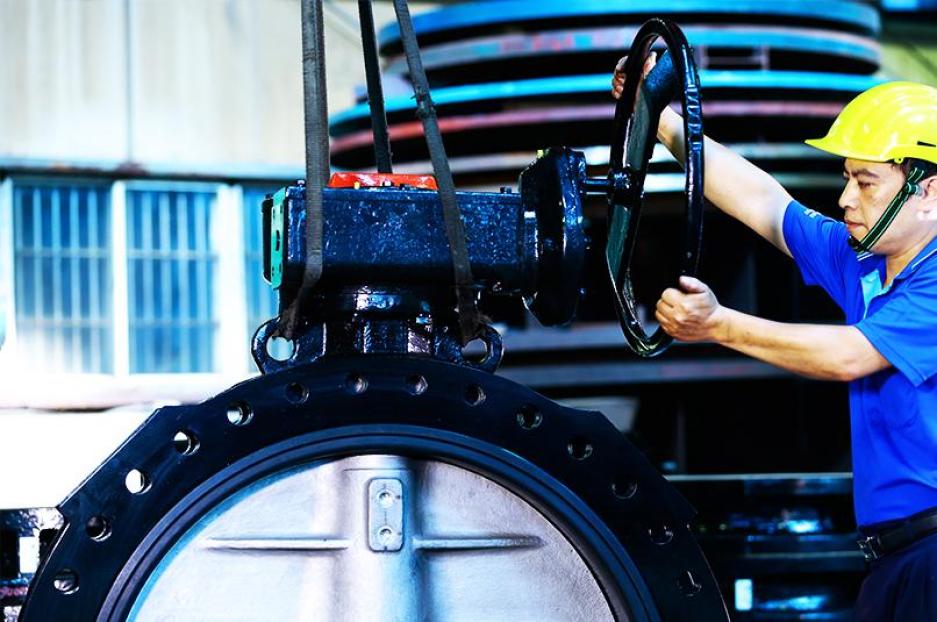

自潤性軸承 | 壽命 50,000 次以上
於閥軸內部置入特殊防止卡死之自潤性軸承，杜絕了一般蝶閥無法關閉的問題，其開關循環壽命可達50,000次以上之可能性。
閥座 | 可依不同工況選擇
可依據製程不同要求 提供各種不同材質
橡膠閥座 | 零洩漏
橡膠蝶閥密合是否無洩漏，全仰賴橡膠閥座，橡膠在經過無數次配方調整及各種試驗的淬鍊下，打造而成!

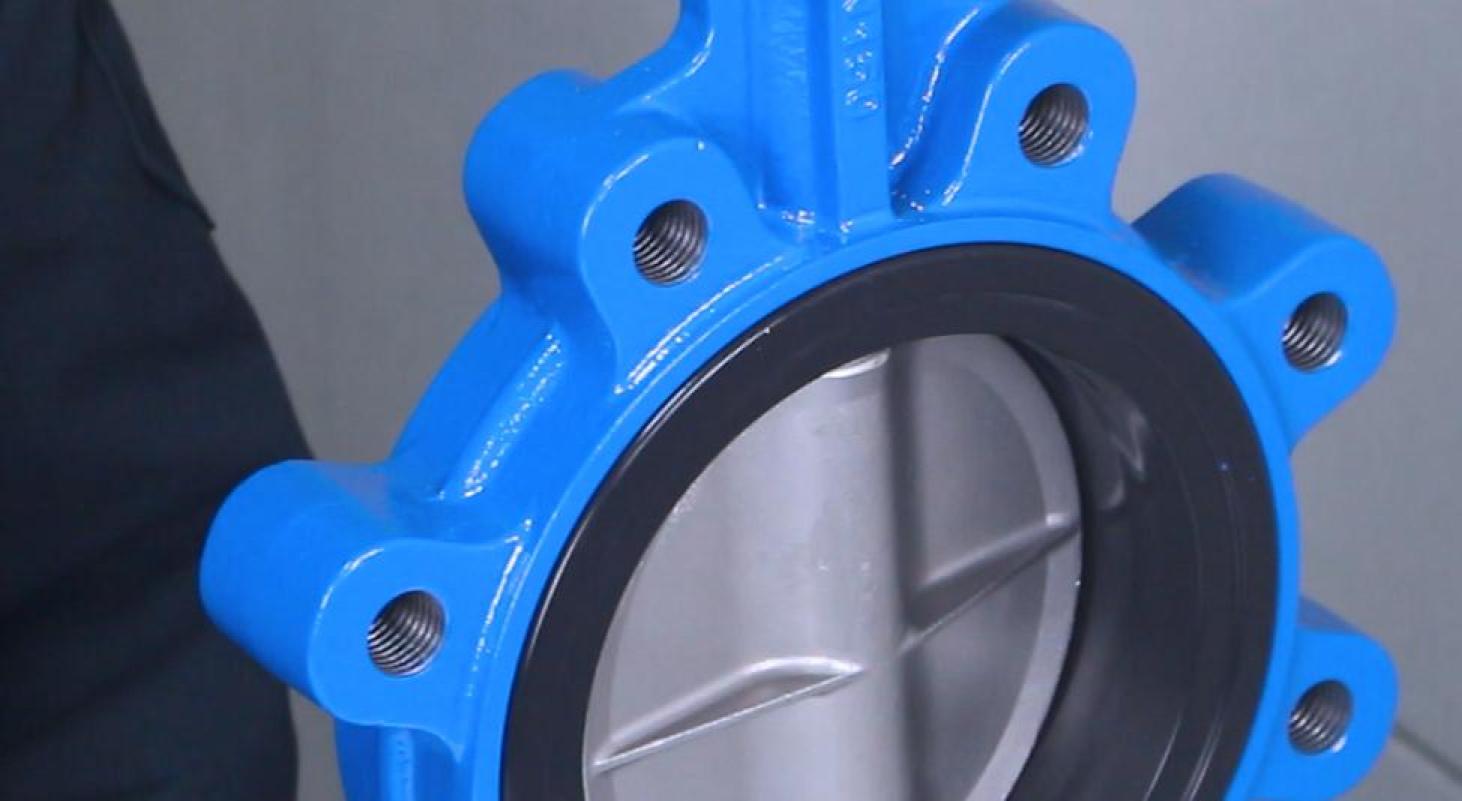

無銷式設計
完全隔絕閥體及閥軸與流體接觸，閥瓣與閥軸無銷式設計，方便維修與拆換。
閥門開度指示
為了讓客戶可清楚地看到蝶片的開關角度，
於直軸型蝶閥閥軸皆有閥門位置指示的設計，及於
格蘭上蓋有"S"及"O"箭頭指示。
雙向持壓
低扭力 | 高耐壓 | 雙面持壓設計
規格 | 設計規範
*技術資料供作參考用途，捷流公司保留對產品設計的更改，不另行通知的權利
| 尺寸範圍 1 1/2"- 72" | DN 40 - DN 1800 |
面間距 API 609 | ISO 5752 | AWWA C504(54"-72") |
| 溫度範圍 -20°C ~ 204 °C | -4°F ~ 400°F |
閥門標記 MSS-SP-25 |
| 壓力等級 125 LB | 150 LB |
設計法蘭 125 LB | 150 LB BS Table E | JIS 10K | PN10 | PN16 |

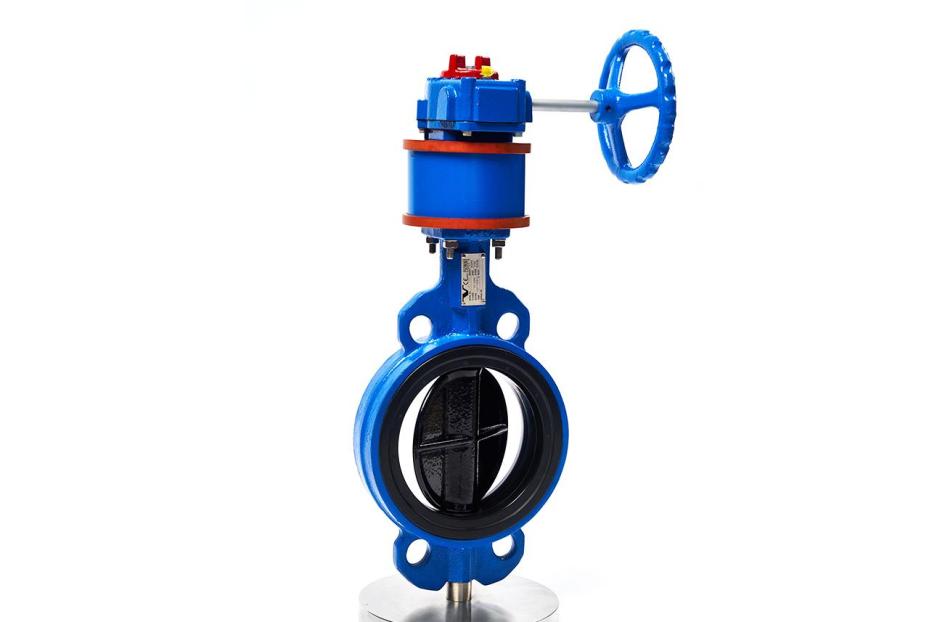

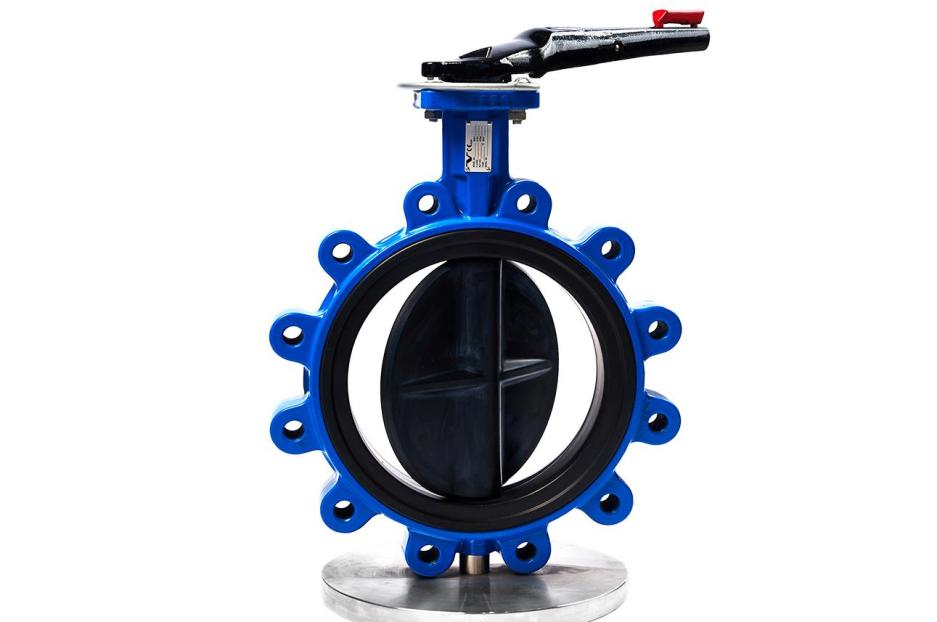

| 閥體型式 對夾式 | 多耳式 | 雙法蘭式 |

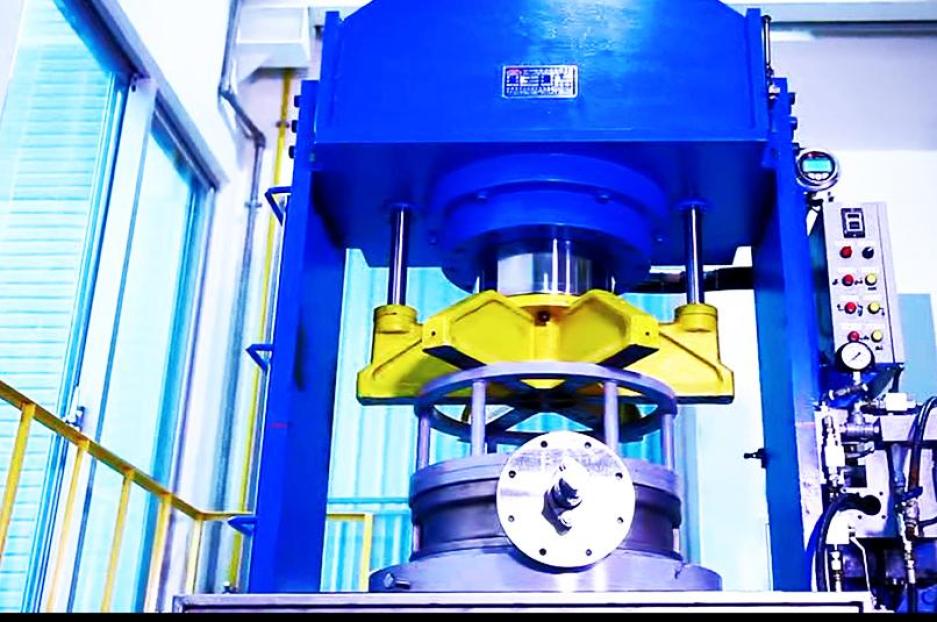

持壓測試 ISO 5208 | AWWA C504 (54"-72") |
| 閥座 軟質閥座 |
ABS 設計認證 ABS Steel Vessel Rules 1-1-7/7,4-6-2/5.11 |
| 閥體壁厚 AWWA C504 | ASME B16.34 |
船級認證 ABS | CR |
| 操作器銜接法蘭面 ISO 5211 |
|
| 閥門設計 | 閥門壓力 ASME B16.34 | ISO 5208 | AWWA C504 |
訂製您的專屬閥門
需其他規格請洽捷流
