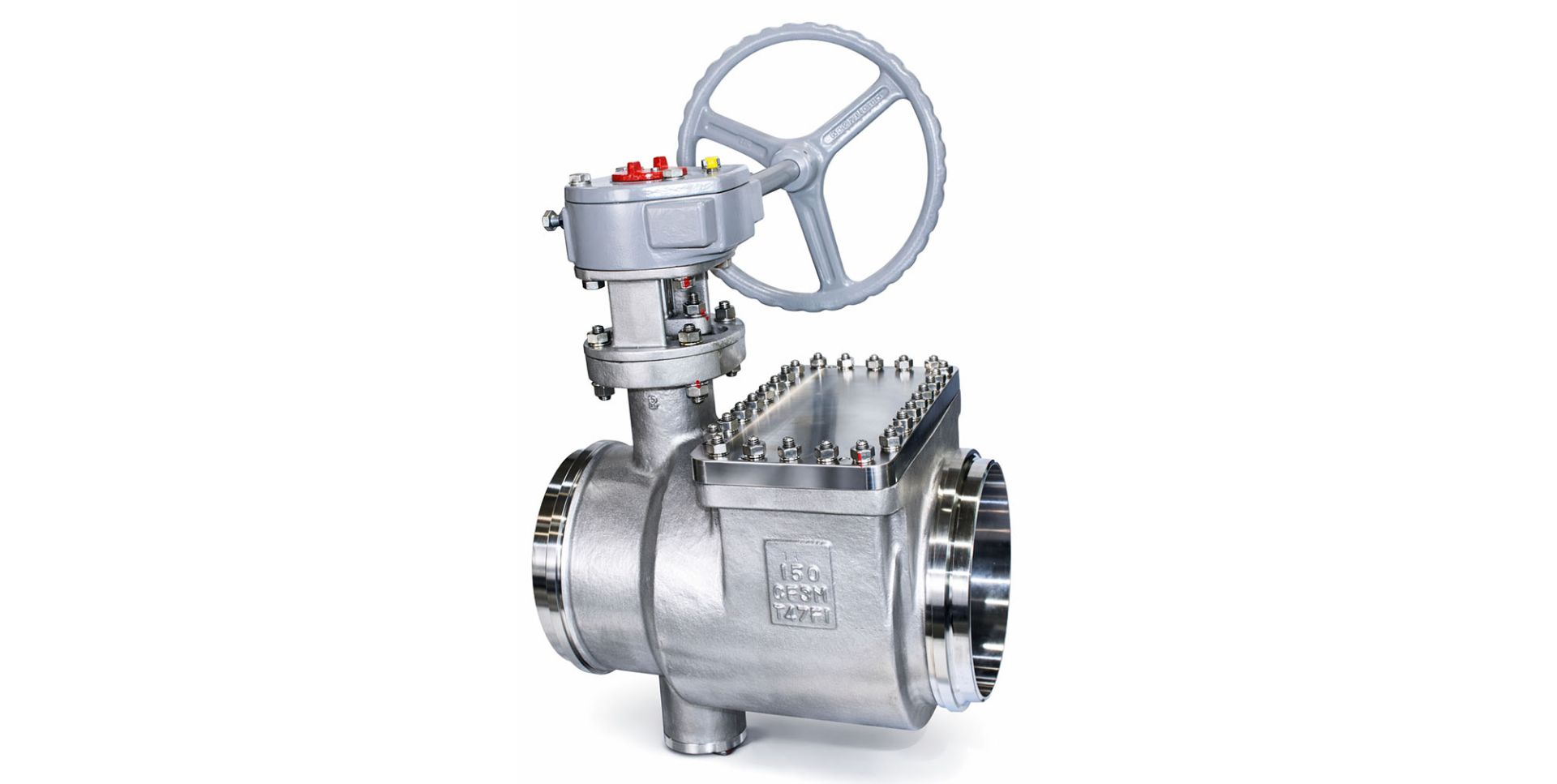

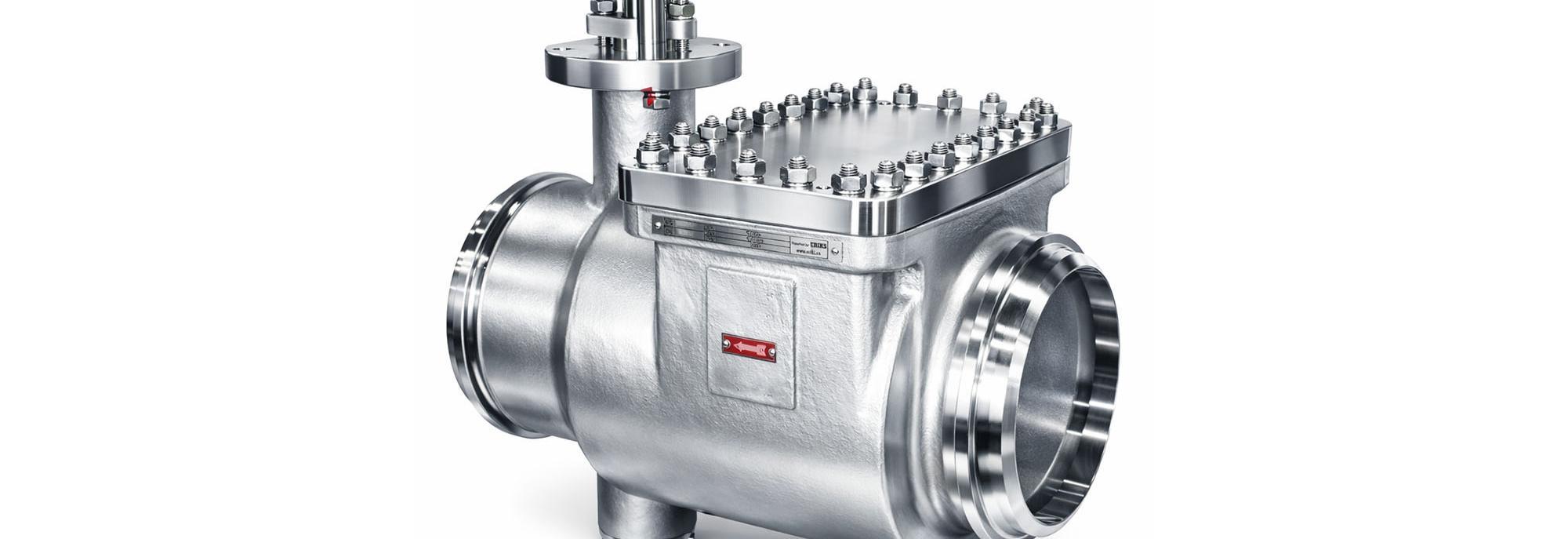

對焊式蝶閥｜適用高溫高壓工業管線｜Value Valves
適用於蒸汽、熱媒油、石化製程、電廠及 EPC 專案工業管線系統。對焊端連接可消除法蘭洩漏風險，確保長期穩定運轉。
適用工況
適用溫度：高溫工況
適用壓力：高壓工況
操作條件：高循環
操作適用介質：蒸汽、熱媒油、製程流體
管線與系統
應用系統：工業製程
管線系統安裝方式：直接焊接於管線
洩漏風險：可消除法蘭連接洩漏點
操作與性能
關斷性能：穩定可靠的密封性能
操作扭矩：低操作扭矩設計密封形式：金屬或軟密封可選
應用產業
適用產業：石化產業、電力系統、製程工業
專案類型：EPC 工程專案、關鍵製程管線

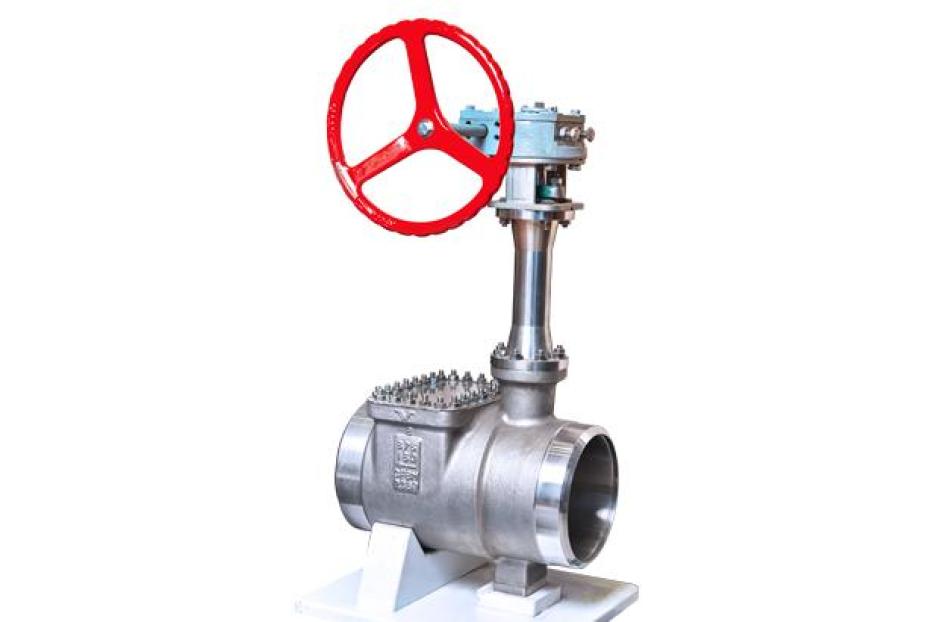

對焊式蝶閥專為高溫、高壓及高循環操作工況所設計
適用於蒸汽、熱媒油、石化製程、電力系統及 EPC 工程專案。
採用對焊端連接，可直接焊接於工業管線中，有效消除法蘭洩漏風險，確保低操作扭矩、穩定密封性能與長期可靠運轉。
嚴格 | 品質認證
通過 10 個國家品質認可 | 產品型式認證 138 張 | 閥門尺寸最大 3600 mm | 經驗累積 45 年 | 銷售國家超過 45 個
|
TÜV 德國萊茵 |

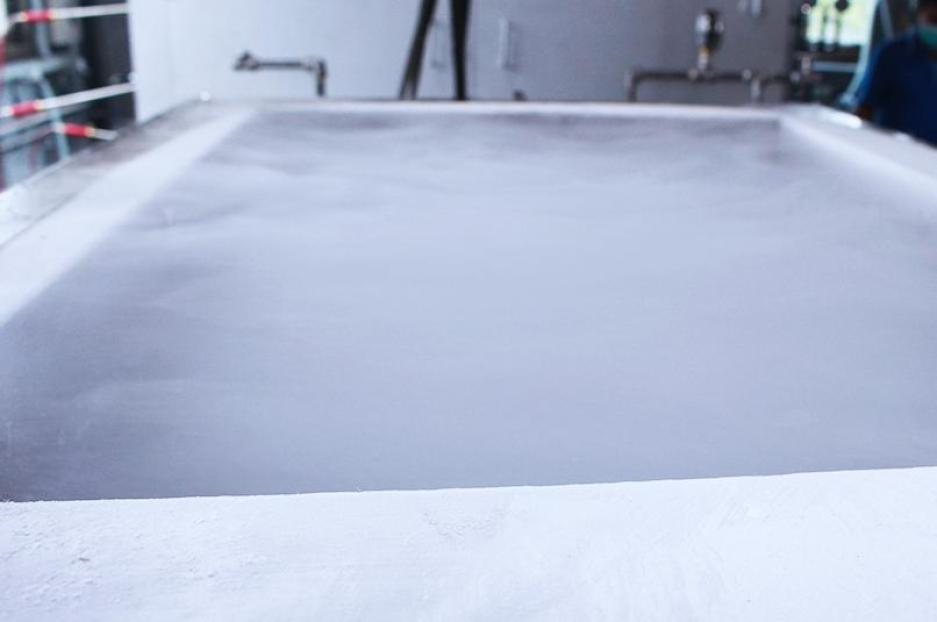

PED(H)：歐盟壓力設備指令 ATEX 94/9/EC：防爆認證 ISO 10497 / API 607：防火安全（Fire-safe） API 609 Monogram：API 609 認證 ISO 15848-1 / ISA 93.00.01：低逸散排放測試 BS 6364：低溫測試 IEC 61508-1 SIL 3：功能安全等級 SIL 3 |
|
TSG |
TSG D7002-2006：特種設備形式試驗認證 |

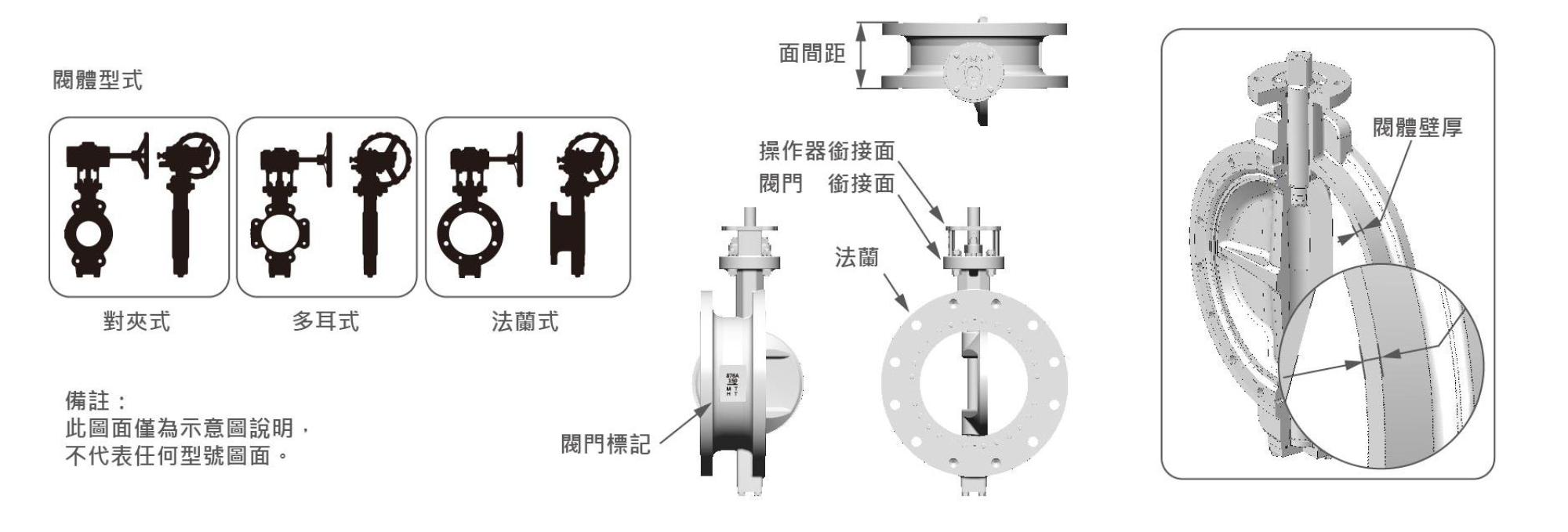

規格 | 設計規範
*技術資料供作參考用途，捷流公司保留對產品設計的更改，不另行通知的權利
| 尺寸範圍 6"- 36" | DN 150 - DN 900 |
面間距 API 609 | ISO 5752 | ASME B16.10 |
| 溫度範圍 -196°C to +760°C (-320°F to +1400°F) |
閥門標記 MSS-SP-25 |
| 壓力等級 150 LB |
設計法蘭 BUTT WELDING - ASME B16.25 |
| 閥體型式 Butt welding |

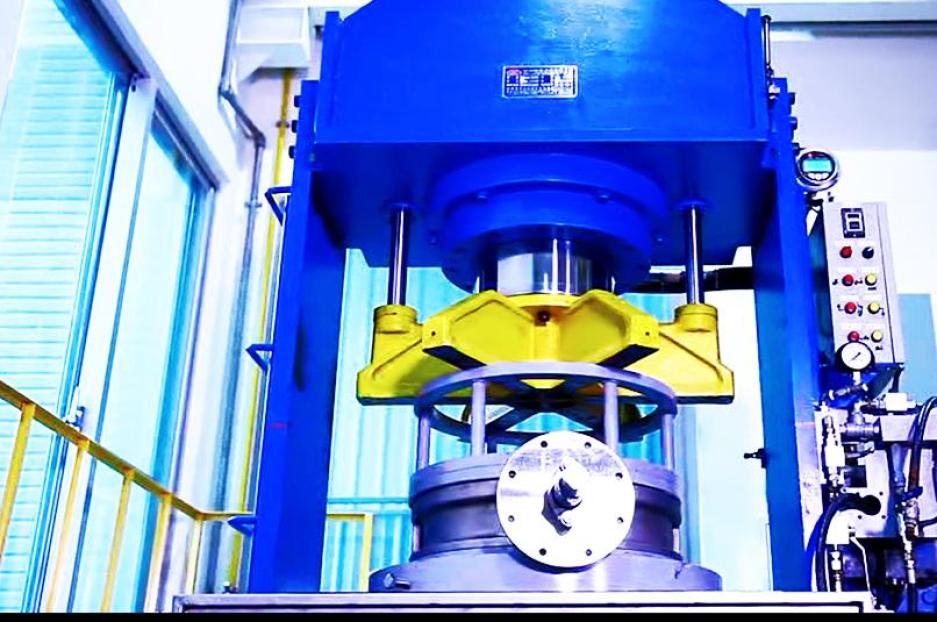

持壓測試 ISO 5208 | BS 6364 |
| 閥座 Metal Seat |

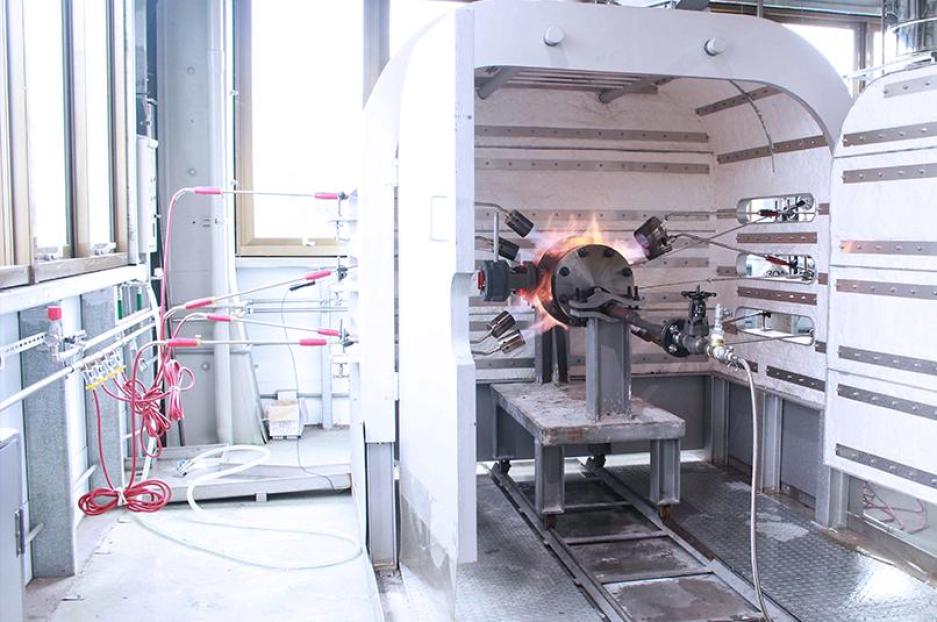

防火測試 API 607 | ISO 10497 |
| 閥體壁厚 ASME B16.34 |

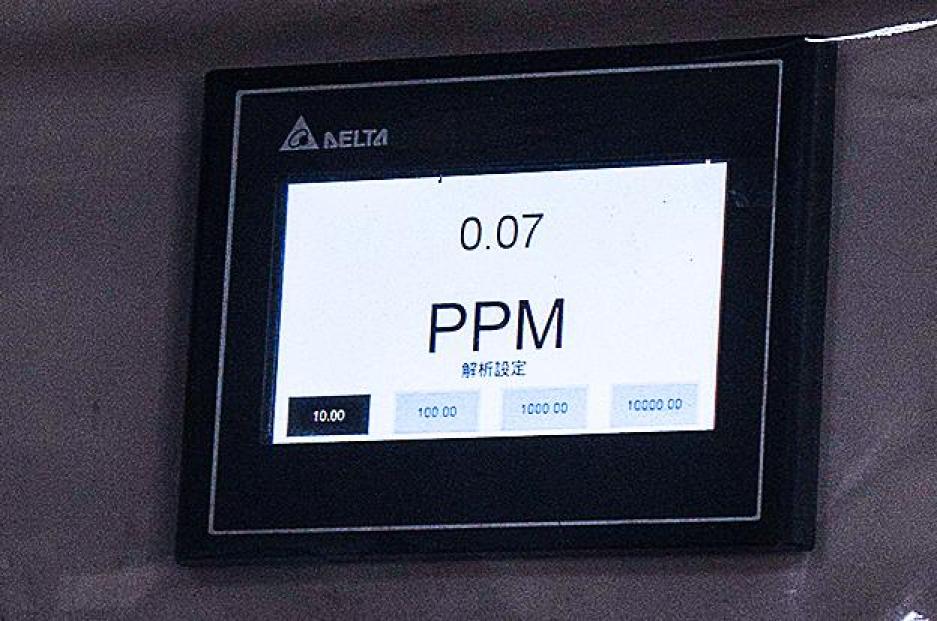

VOC逸散測試 ANSI/ISA-SP-93 | TA-Luft | ISO 15848 | API 641 |
| 操作器銜接法蘭面 ISO 5211 |
防爆認證 ATEX 94/9/CE Group II Category 2 GD |
| 閥門設計 | 閥門壓力 ASME B16.34 | ASME B16.5 | EN 593 |
洩漏等級 ANSI FCI 70-2-2003 Table 1 CLASS V ISO 5208 Rate A |
