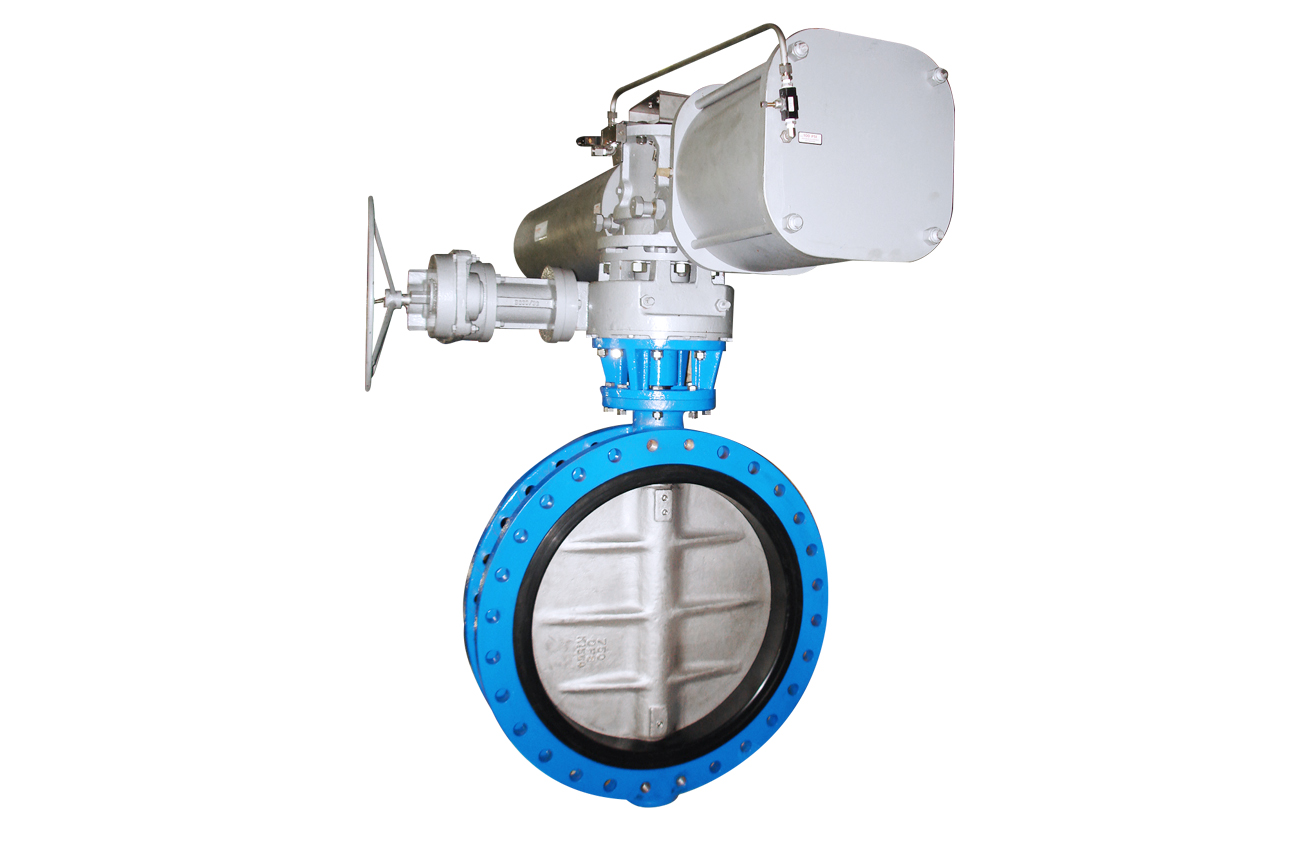

PFA / PTFE 襯裡蝶閥
專為 高腐蝕性流體工況 所設計
採用全包覆式 PTFE／PFA 襯裡結構，
有效隔離介質與閥體金屬接觸，大幅降低腐蝕風險並延長閥門使用壽命。
本產品廣泛應用於 石化、化工、電力、紙漿造紙與核能產業，
適合對耐蝕性與可靠性要求極高的製程系統。
設計與結構
本系列採用 雙片式 Wafer 型閥體，搭配 中線型（Concentric）閥板與閥座配置，整體結構以 全包覆 PTFE 密封設計 為核心。
-

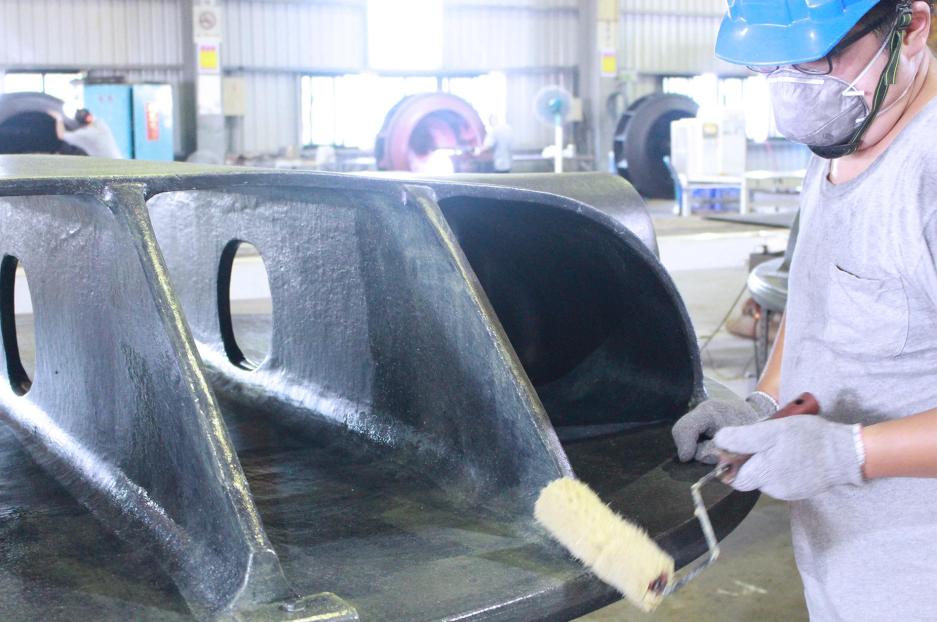

閥體內部採 PTFE／PFA 全襯裡塗裝工法
-
襯裡厚度可達 3–4 mm，有效阻隔腐蝕性介質
-
依客戶需求可提供不同配置：
-
閥板 PTFE 或 Nylon 塗層
-
不鏽鋼或青銅閥體材質選擇
-
此設計可在確保密封可靠度的同時，兼顧操作穩定性與長期耐用性。
產品特色
上軸襯套設計
精密襯套設計可確保上下軸之間的正確對位，有效降低摩擦與偏擺，提升閥軸運轉平順度與使用壽命。
碟形彈簧補償結構
碟形彈簧組在預壓狀態下提供穩定彈性力：
-
強化 O-Ring 與閥座的軸向密封
-
補足 PTFE 閥座彈性不足的特性
-
提升閥板與閥座的貼合穩定度
低扭矩閥座幾何設計
特殊曲面閥座設計可在啟閉過程中：
-
降低啟閉扭矩
-
減少閥板與閥座接觸磨耗
-
延長密封壽命並提升操作效率

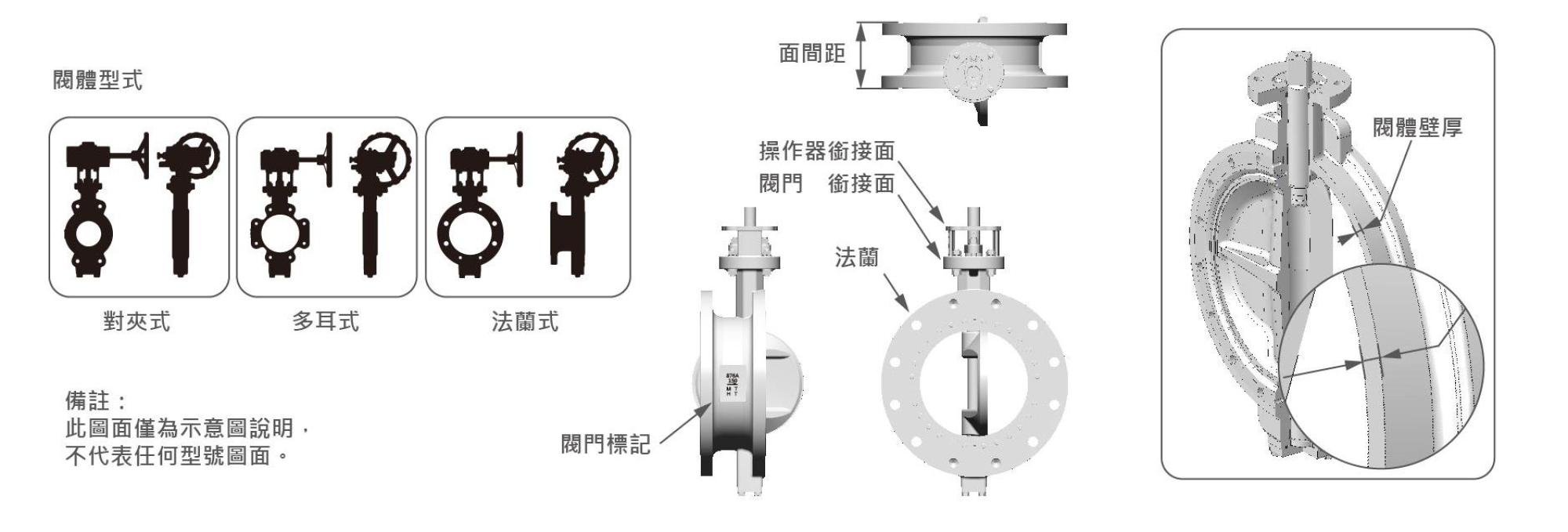

規格 | 設計規範
*技術資料供作參考用途，捷流公司保留對產品設計的更改，不另行通知的權利
| 尺寸範圍 2"- 24" | DN 50 - DN 600 |
面間距 DIN 558-1 | API 609 | ISO 5752 | BS 5155 |
| 溫度範圍 -35°C - 200 °C | -31°F - 392°F |
閥門標記 MSS-SP-25 |
| 壓力等級 6bar | 10bar | 16bar |
設計法蘭 JIS 10K JIS 16K | AS Table E |
| 閥體型式 雙法蘭式 |

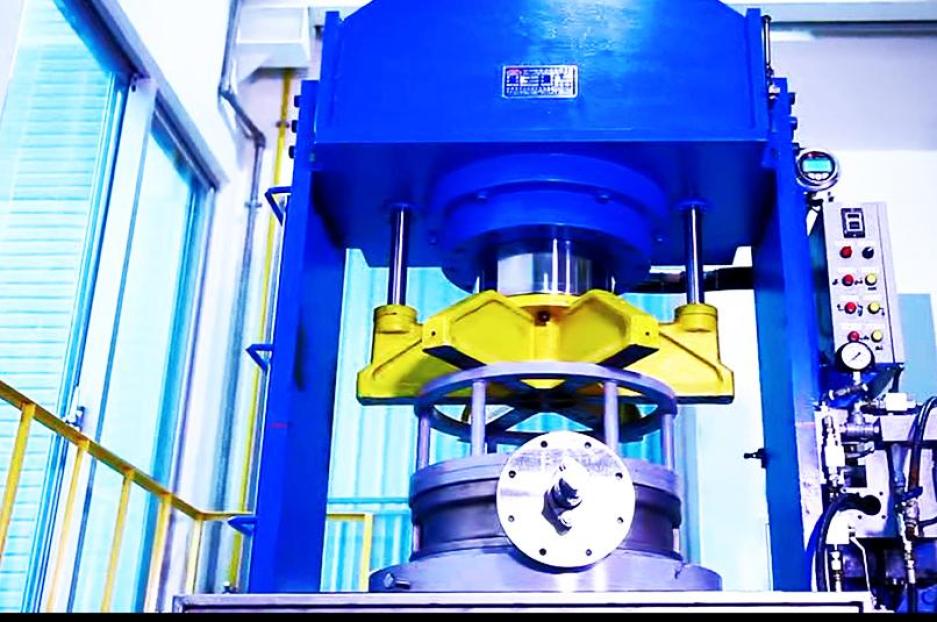

持壓測試 ISO 5208 | |
| 閥座 軟質閥座 |
|
| 操作器銜接法蘭面 ISO 5211 |
訂製您的專屬閥門
需其他規格請洽捷流
