專為零洩漏、耐腐蝕、水處理、海水及壓載水系統等工業量身打造
採用雙偏心橡膠密封設計
橡膠閥座皆經過電火花孔隙檢測
嚴格 | 品質認證
捷流通過 10 個國家品質認可 | 產品型式認證 138 張 | 閥門承制尺寸最大 3600 mm | 經驗累積 45 年 | 銷售國家超過 45 個
|
TUV 德國萊因 |
壓力設備認證 PED(H) 97/23/EC |
|
TR CU 俄羅斯海關聯盟證書 |
取得CRN-加拿大註冊號 |
產品特色

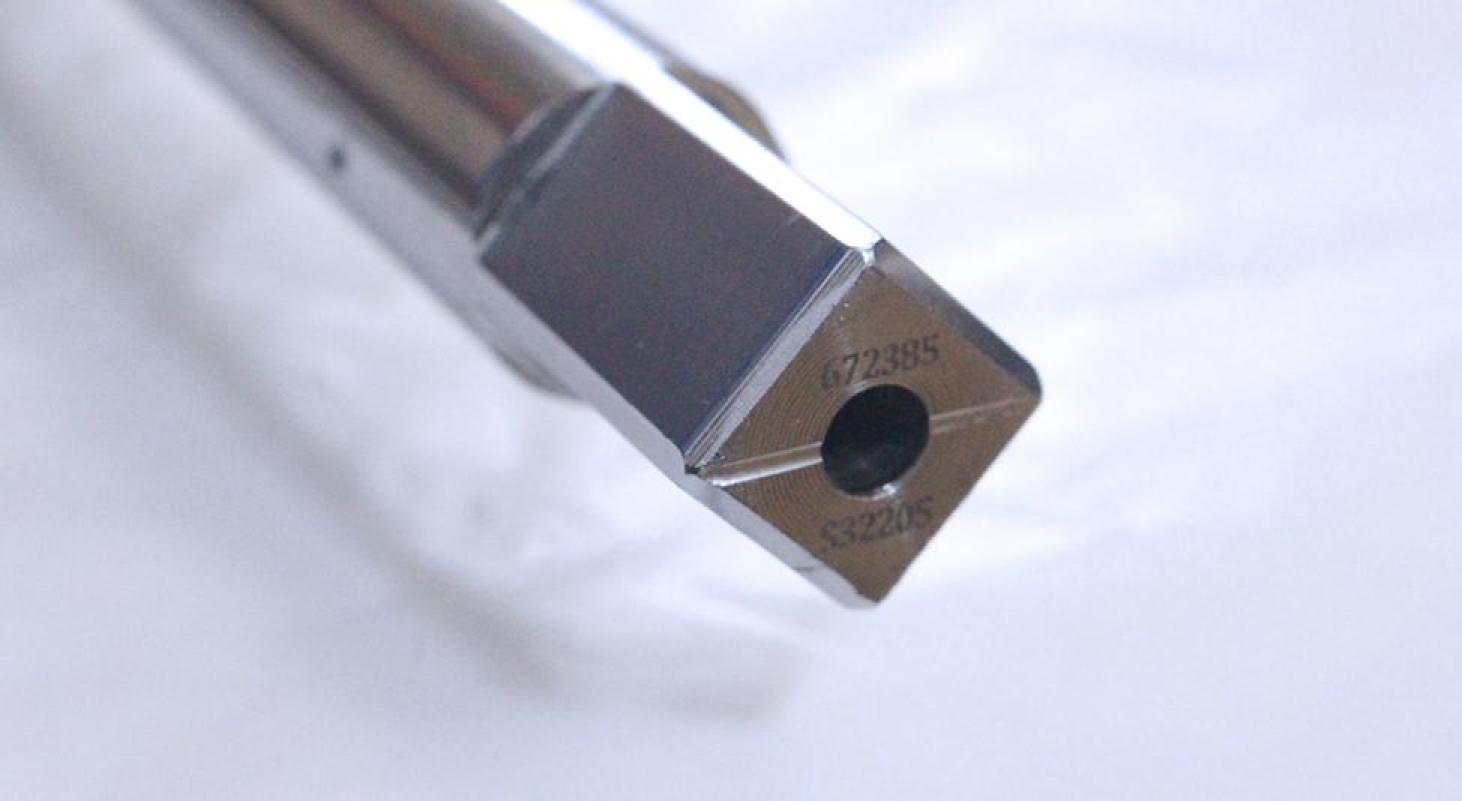

閥軸獨家設計
閥軸 | 強化閥軸傳動扭力
72” 以下依據 AWWA-C504
78”以上依據AWWA-C516
相關規範設計及製造
使閥門結構達到最佳強度以及最大流量。
自潤性軸承

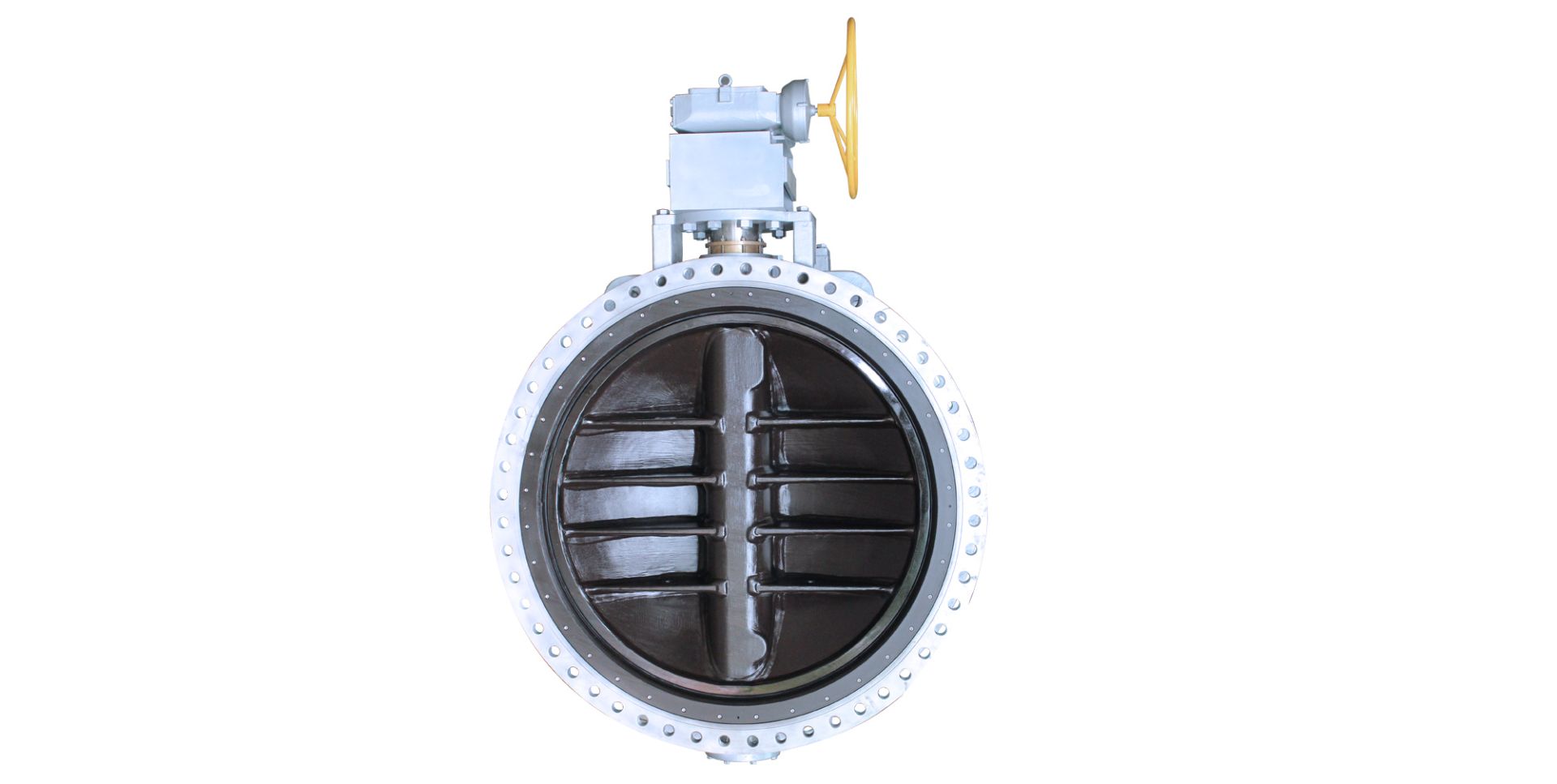

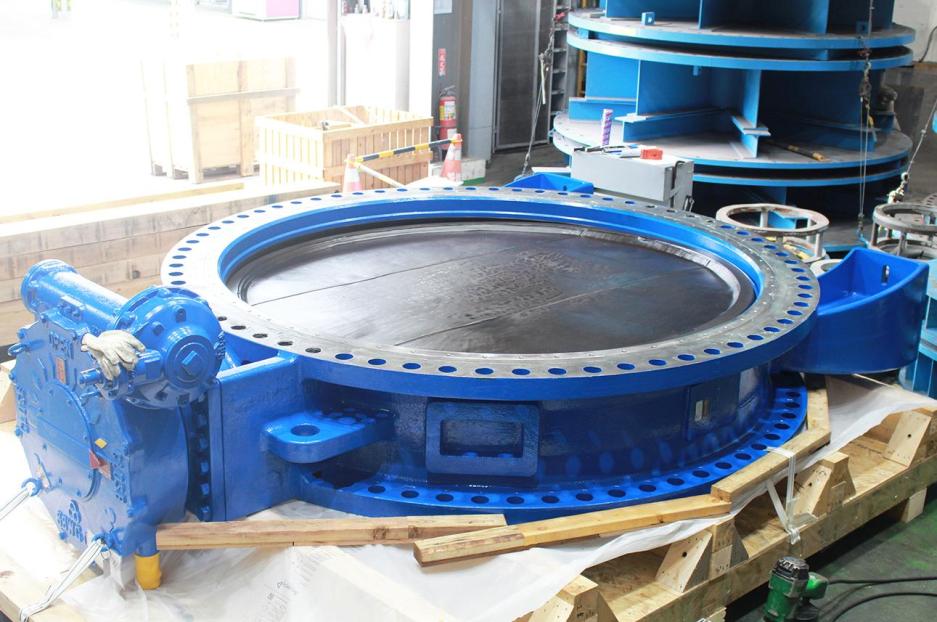

雙法蘭式蝶閥使用雙偏心設計，
於蝶片開啟後，迅速與閥座脫離，以提高使用壽命。
閥座 | 可依不同工況選擇
可依據製程不同要求 提供各種不同材質

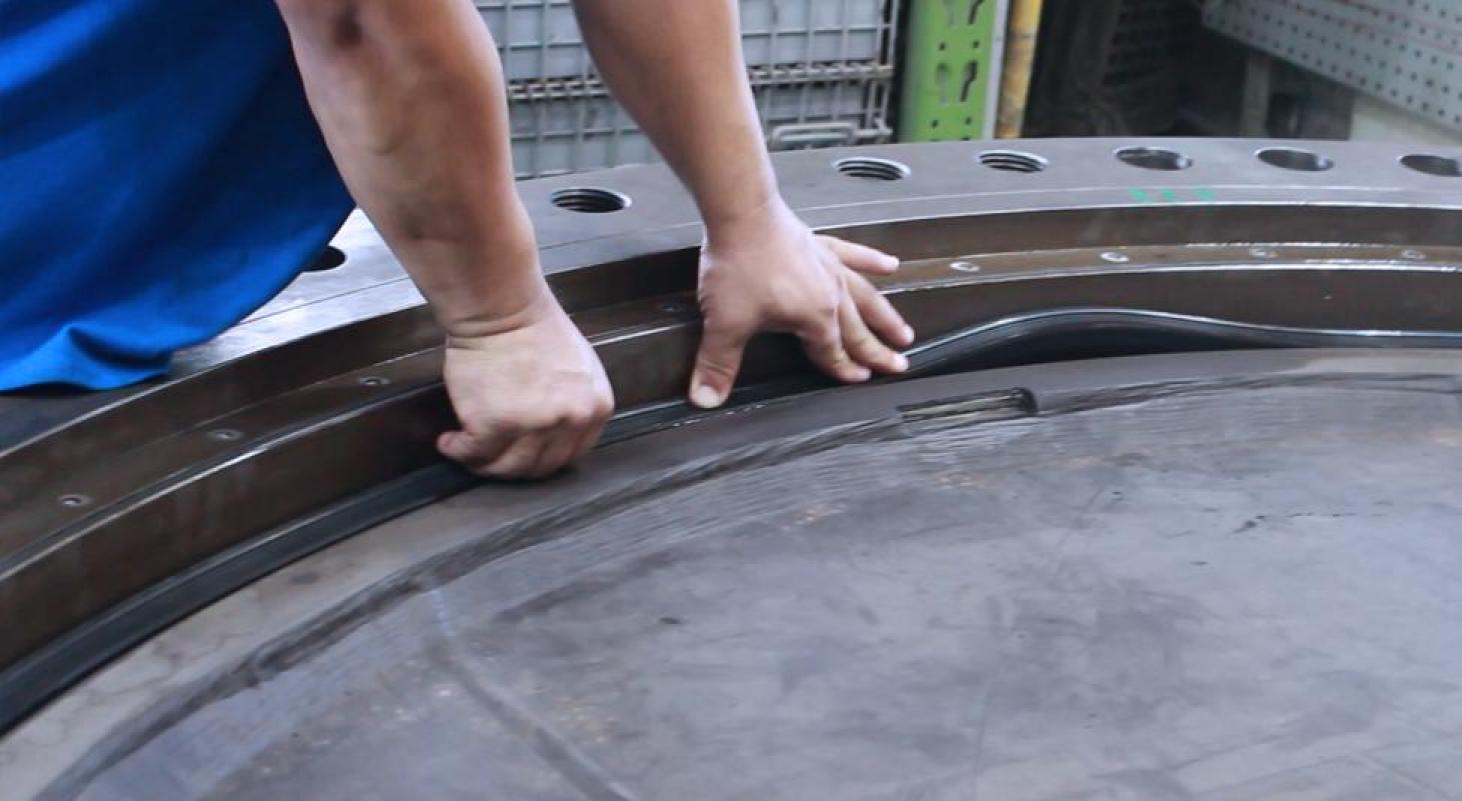

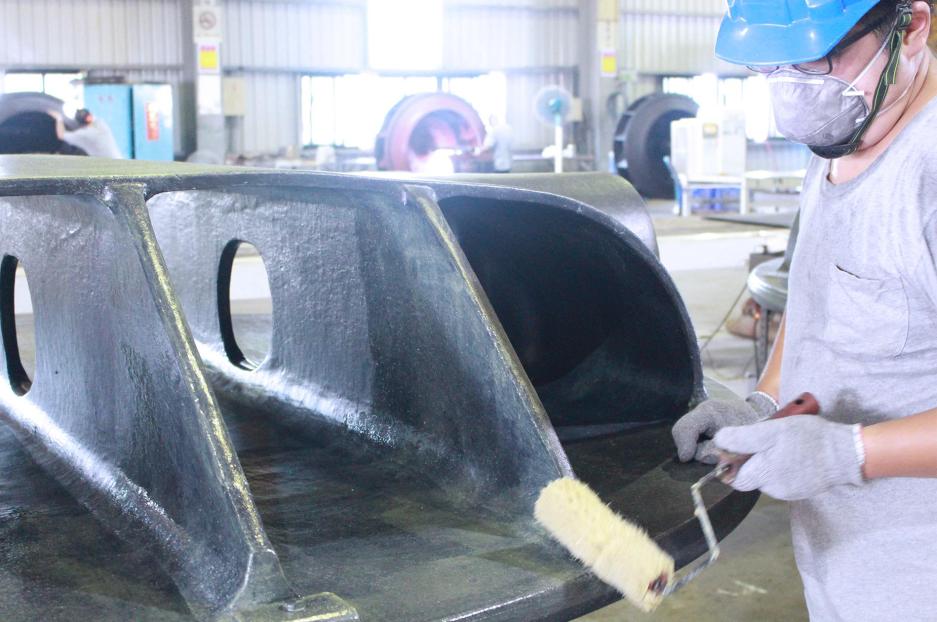

橡膠閥座
閥門流道口採用全包覆式橡膠設計，並經過 20000V DC 電火花測試(針孔測試)，確認橡膠沒有針孔，能達到良好之隔絕性，以防止海水侵蝕。
輕鬆更換閥座
只須拆掉閥座壓環即可更換閥座，可以在管線上
拆一邊管線，即可更換
閥門開度指示
為了讓客戶可清楚地看到蝶片的開關角度，
於直軸型蝶閥閥軸皆有閥門位置指示的設計，
及於格蘭上蓋有"S"及"O"箭頭指示。
雙向持壓
捷流公司所設計之水道規格閥門均可以雙向耐壓

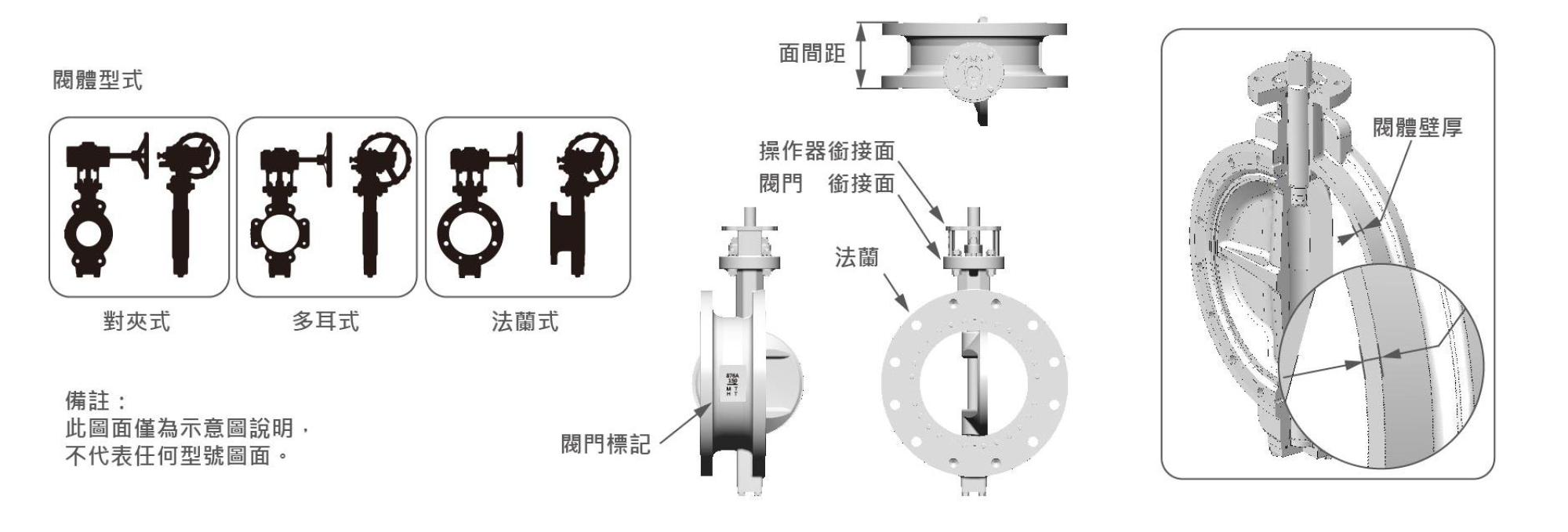

規格 | 設計規範
*技術資料供作參考用途，捷流公司保留對產品設計的更改，不另行通知的權利
| 尺寸範圍 14"- 104" | DN 350 - DN 2600 |
面間距 AWWA C504 (72”以下) (1800mm以下) AWWA C516 (78”以上)(2000mm以上) |
| 溫度範圍 -20°C - 120 °C | -4°F - 248°F |
閥門標記 MSS-SP-25 |
| 壓力等級 AWWA Pressure Classes 25B AWWA Pressure Classes 75B AWWA Pressure Classes 150B |
設計法蘭 AWWA C504 (72”以下) (1800mm以下) AWWA C516 (78”以上)(2000mm以上)
|
| 閥體型式 雙法蘭式 |
持壓測試 AWWA C504 (72”以下) (1800mm以下) AWWA C516 (78”以上)(2000mm以上) |
| 閥座 軟質閥座 |
|
| 閥體壁厚 AWWA C504 (72”以下) (1800mm以下) AWWA C516 (78”以上)(2000mm以上) |
|
| 操作器銜接法蘭面 ISO 5211 |
|
| 閥門設計 | 閥門壓力 AWWA C504 (72”以下) (1800mm以下) AWWA C516 (78”以上)(2000mm以上) |
訂製您的專屬閥門
需其他規格請洽捷流
