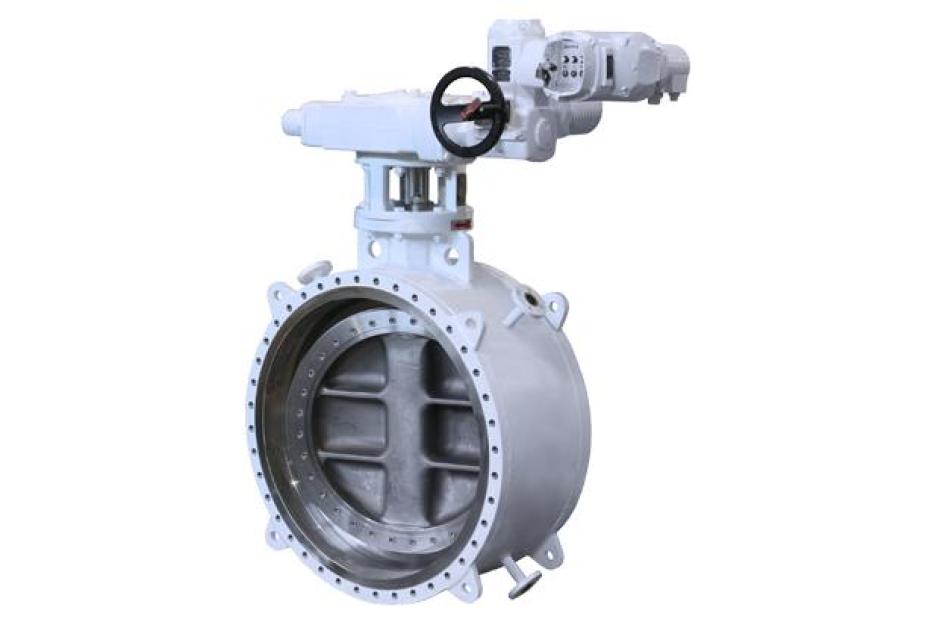

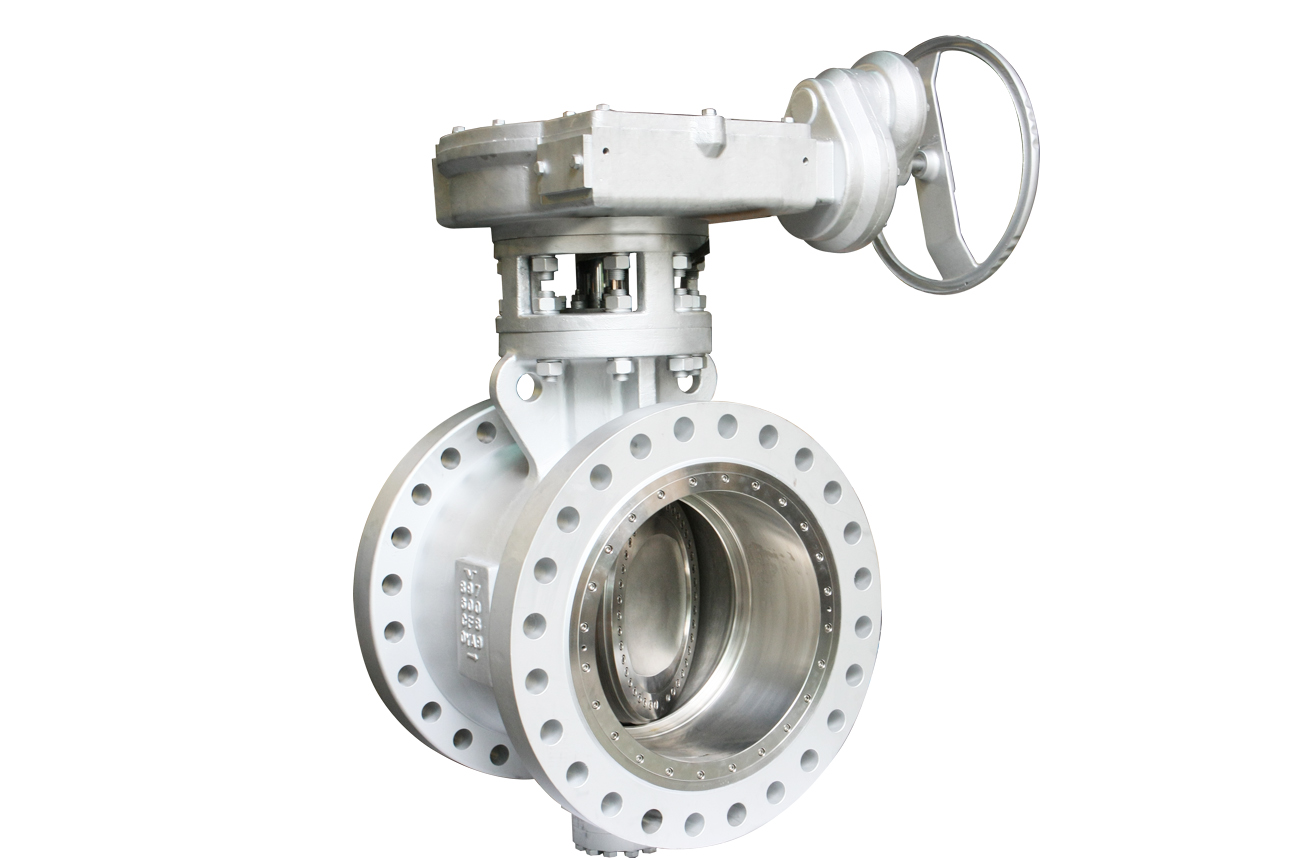

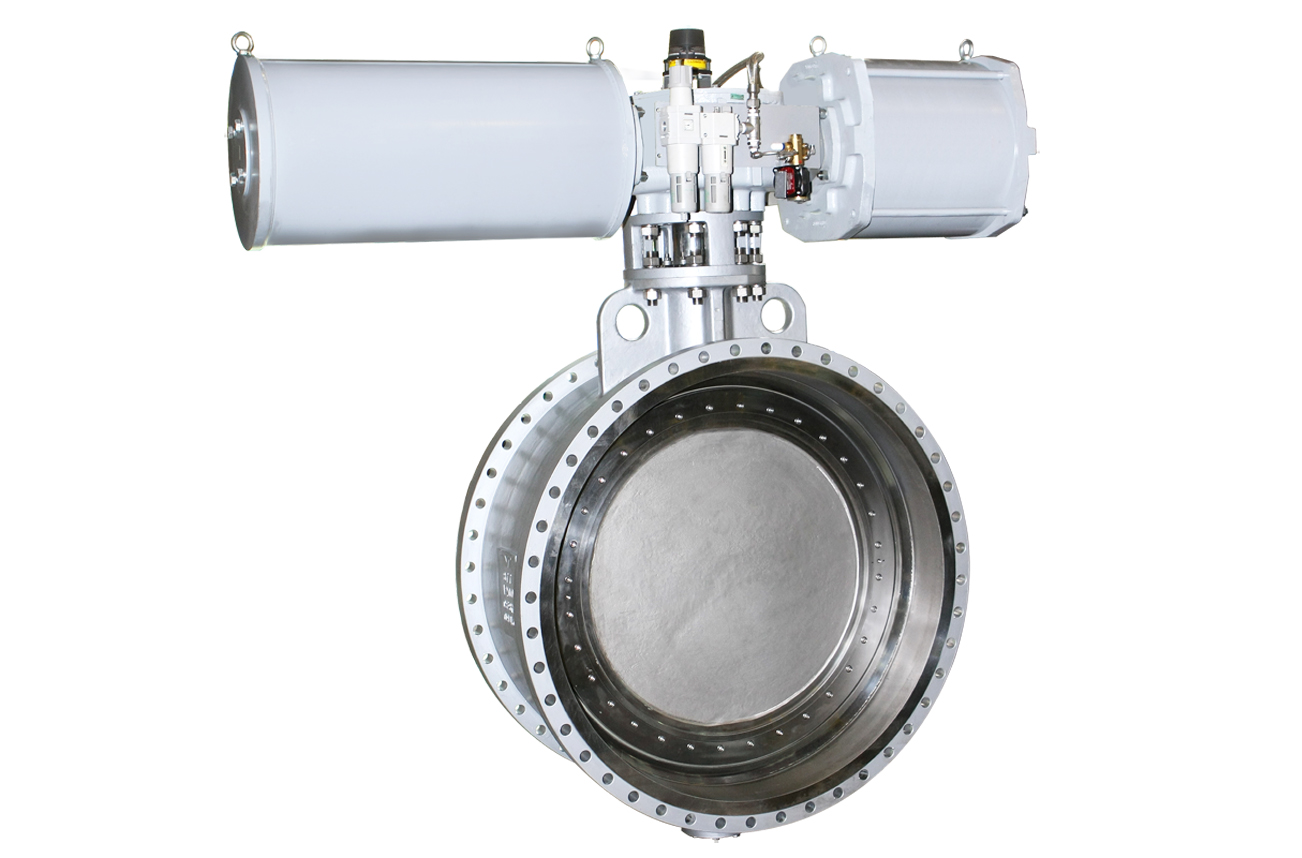

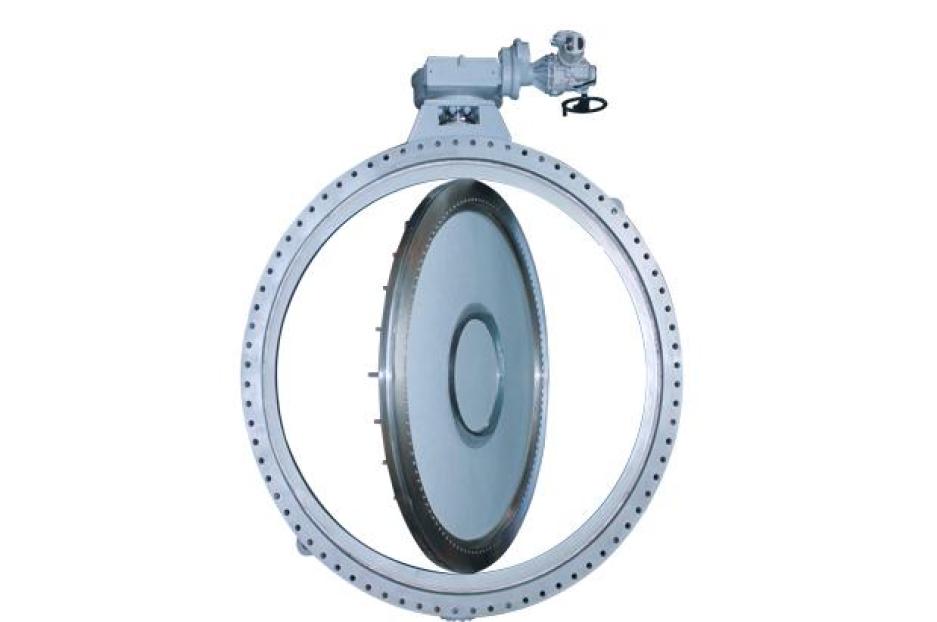

三偏心蝶閥 AR 虛擬實境秀
嚴格 | 品質認證
捷流通過 10 個國家品質認可 | 產品型式認證 138 張 | 閥門承制尺寸最大 3600 mm | 經驗累積 45 年 | 銷售國家超過 45 個
|
TUV 德國萊因 |
壓力設備認證 PED(H) 防爆認證 ATEX 94/9/EC 防火測試 ISO 10497 | API 607 溢散測試 ISO 15848-1 | API 641 低溫測試 BS 6364 SIL 3 安全完整性等級認證 IEC 61508-1 |
|
金屬工業研究發展中心 |

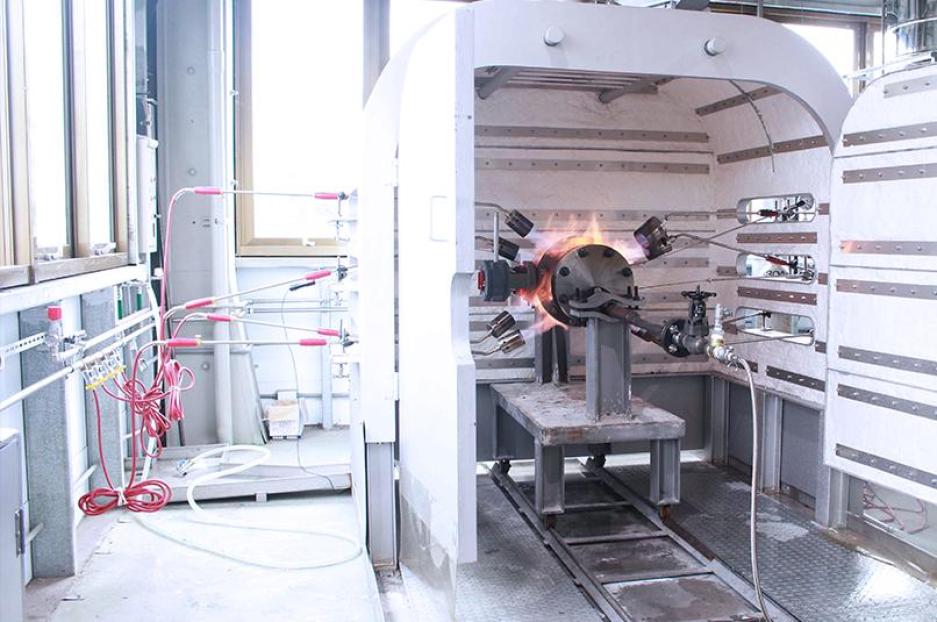

防火測試 ISO 10497, API 607 溢散測試 ISO 15848-1 溢散測試 ANSI/ISA 93 |
|
TSG |
特種設備型式試驗認證 TSG D7002-2006 |
產品特色

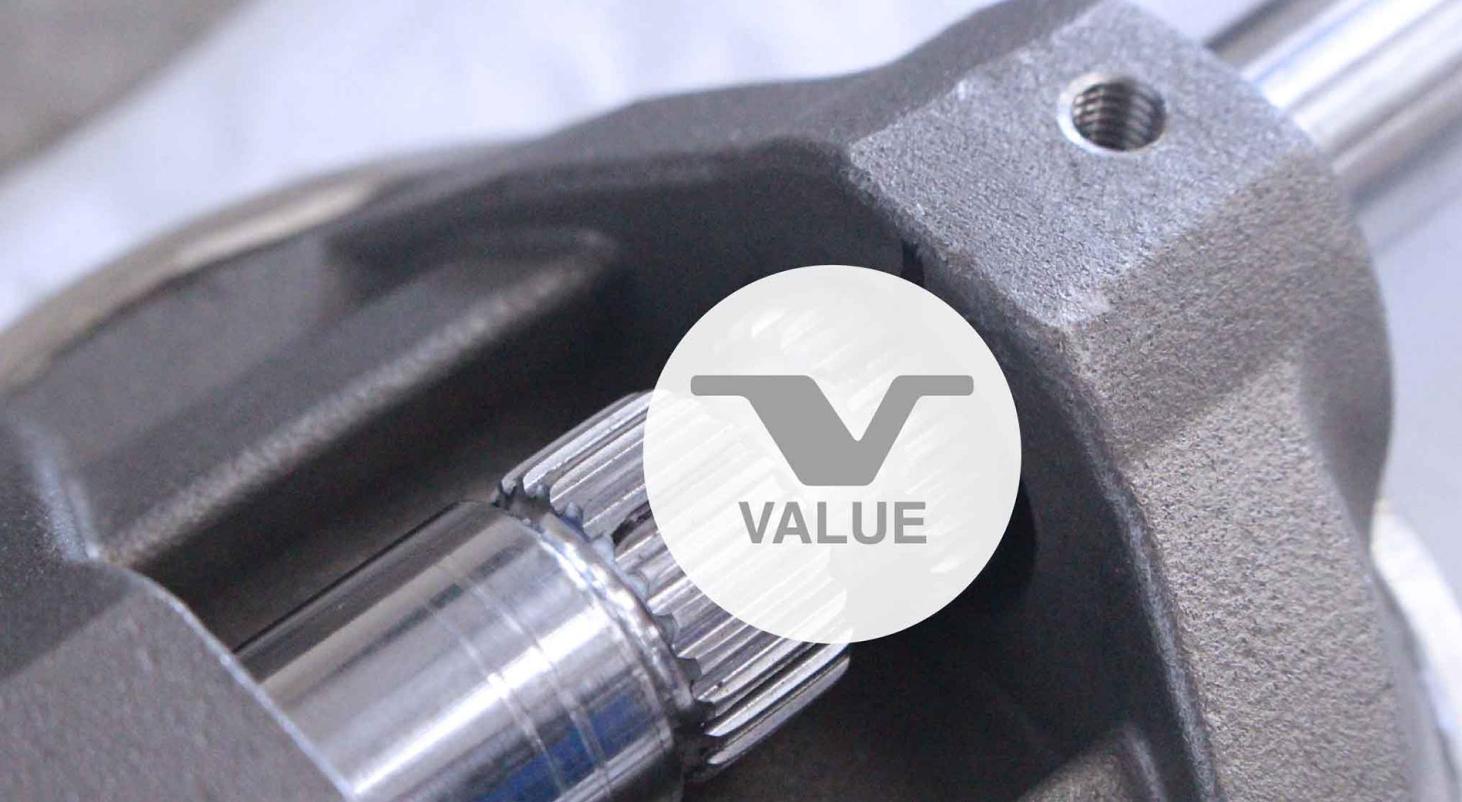

花鍵 | 結構式閥瓣定位
閥瓣，閥體及襯套，採加工尺寸配合，
達到結構式閥瓣快速定位，且不打Pin，維修簡易且快速。

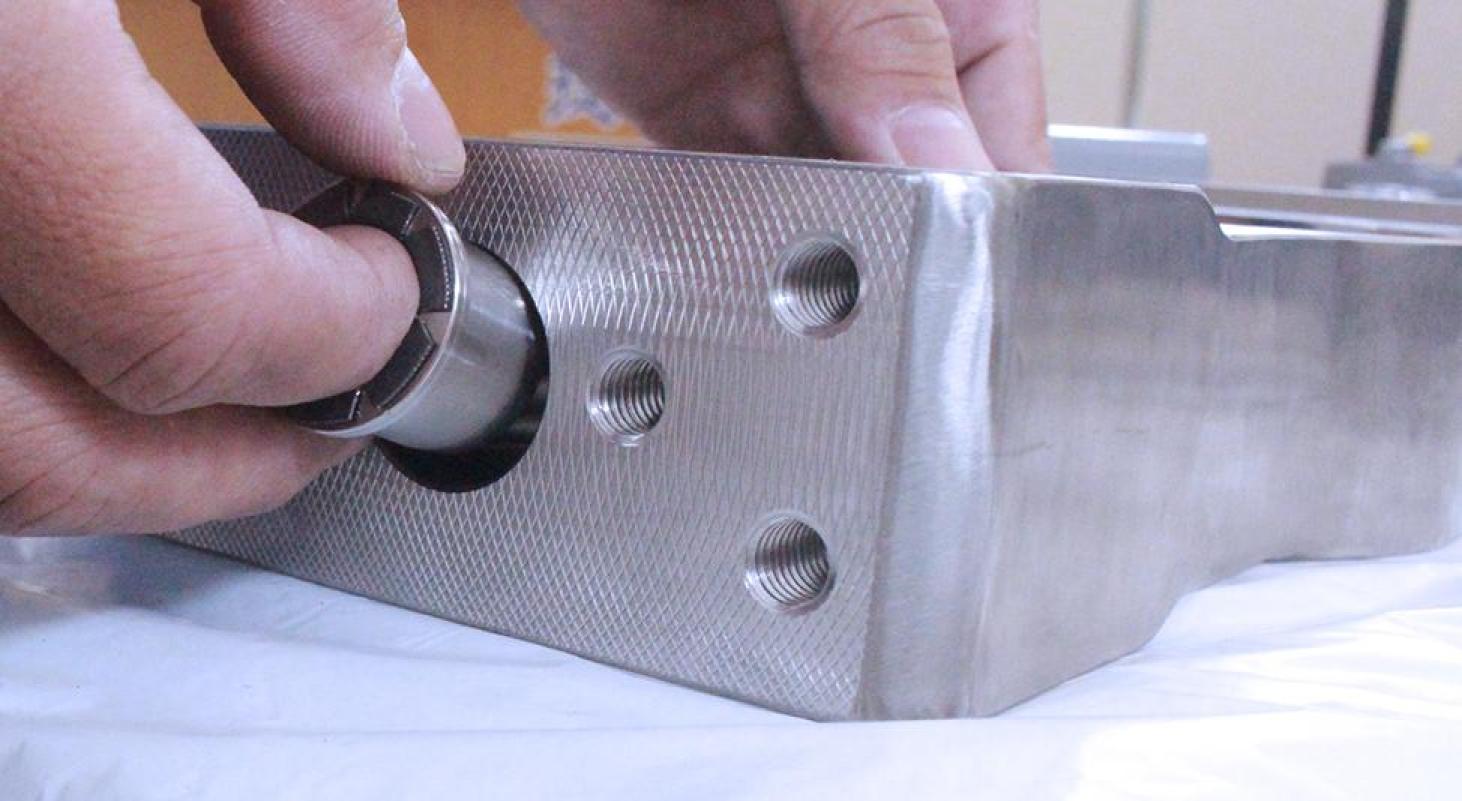

閥軸防塵結構&新型複合式止漏
只需依序將推力襯套，止漏環、及其餘襯套，
填含料放置本體後，取填含座安裝鎖固即可，
可快速維修及更換襯套。

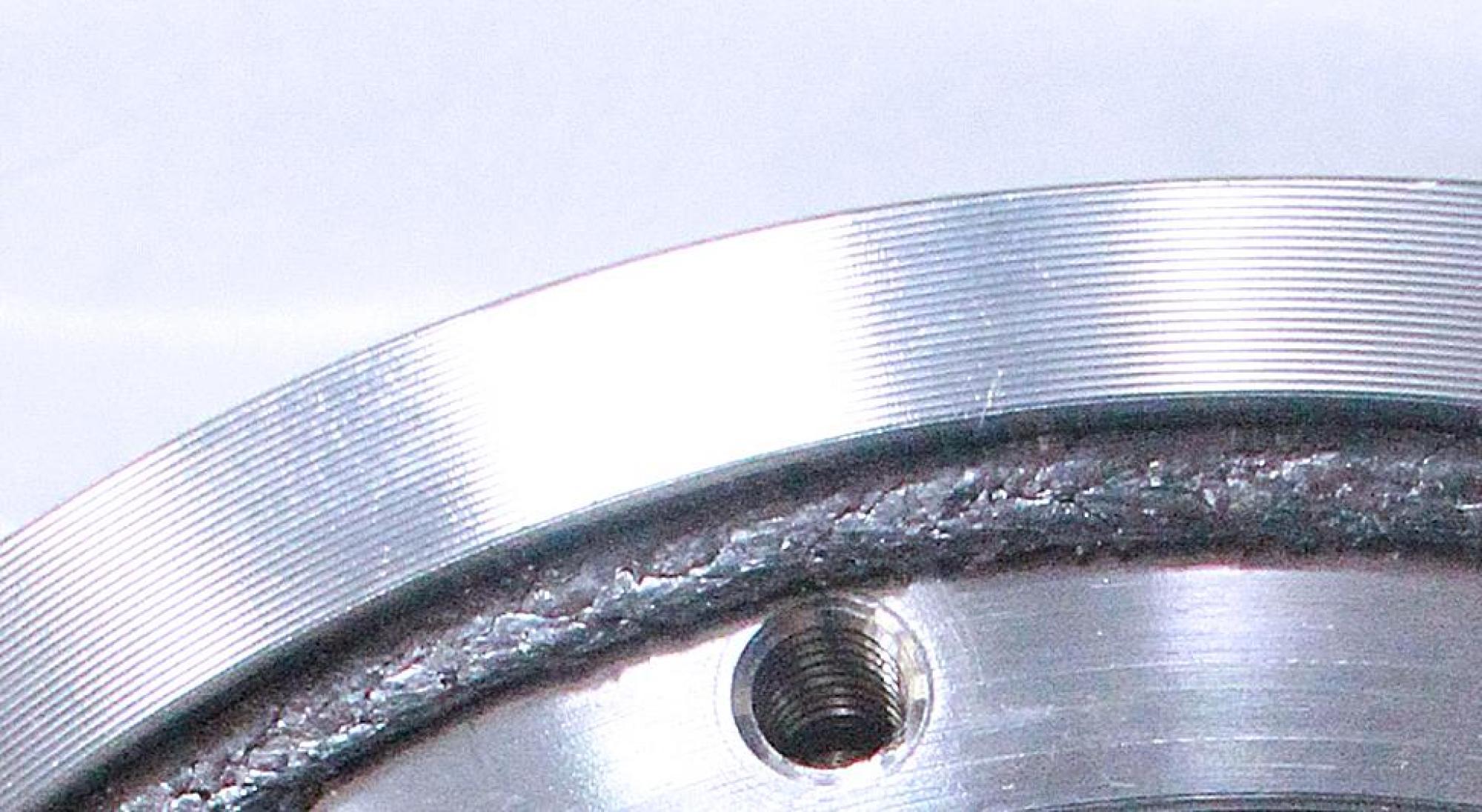

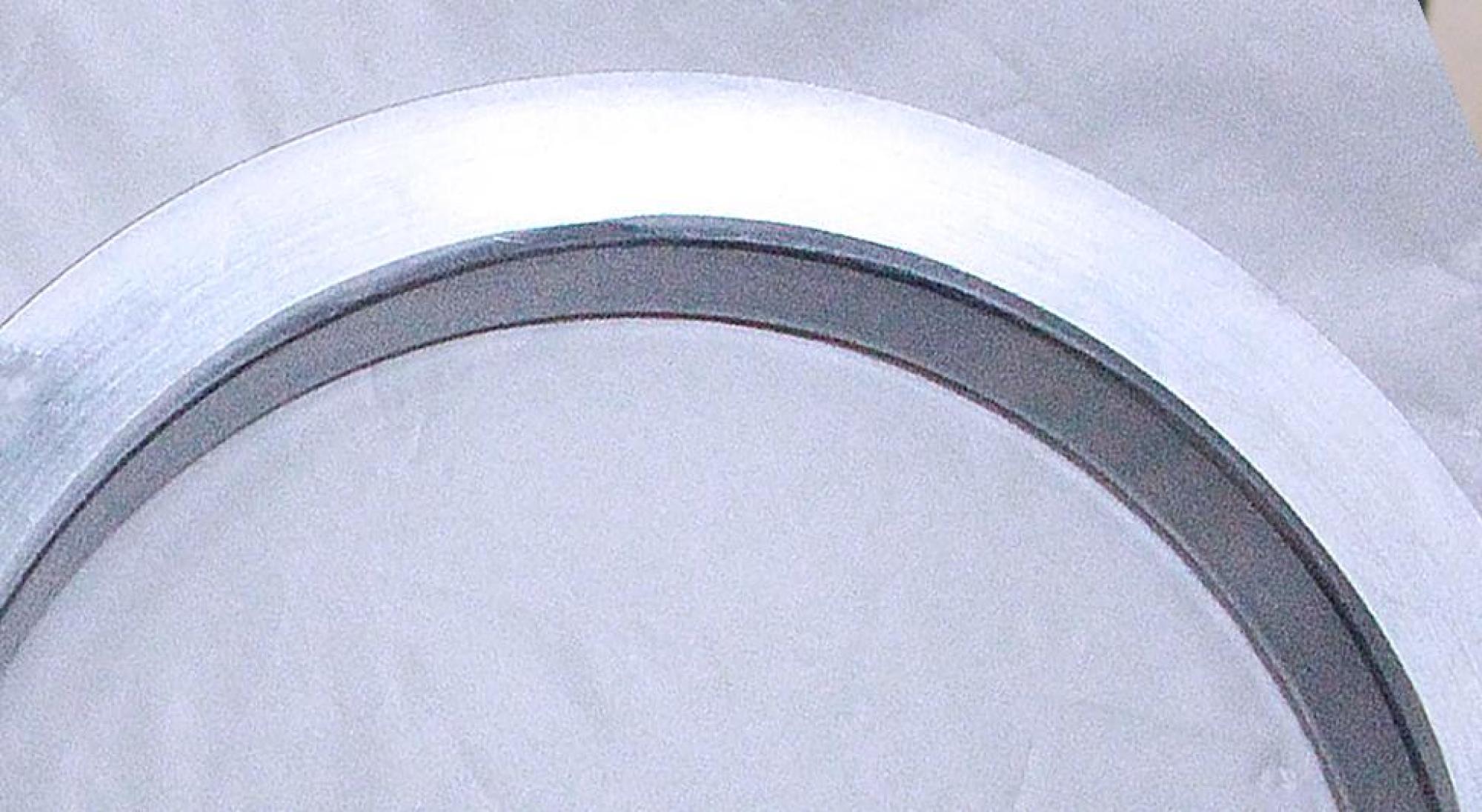

閥座 | 提高硬度及耐磨耗
閥座為了提高硬度及耐磨耗，
其密封接觸面堆焊為Stellite或鍍硬鉻合金硬焊面，
可提高止漏磨合面硬度，增加使用壽命。
石墨 | 止漏
密封閥座與閥體接合之止漏結構，為石墨止漏組件
置於密封閥座插溝，並有兩定位孔，使得閥座定位
精確，利於快速維修更換。因應不同工況，止漏閥
座材質提供：純金屬式/夾層式

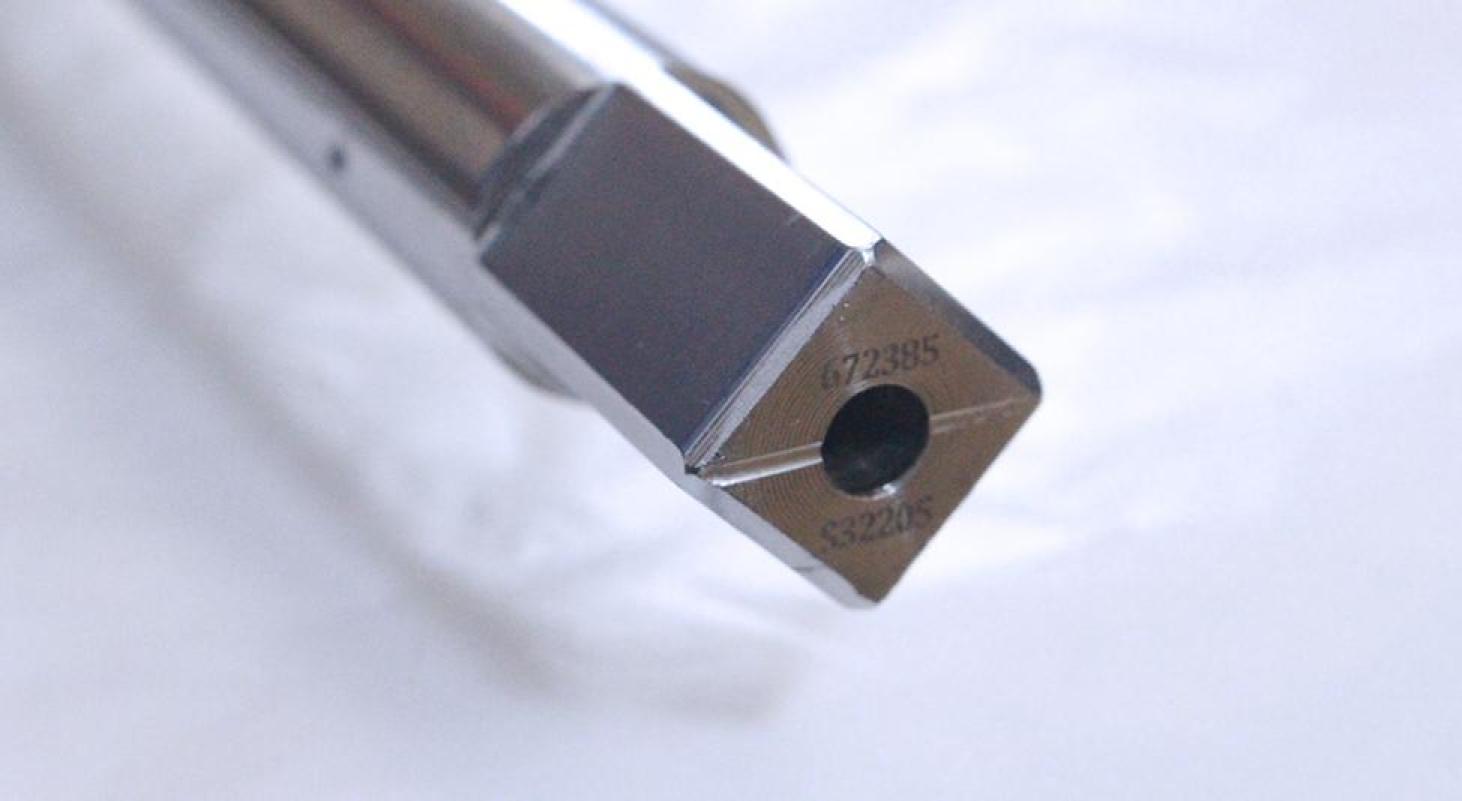

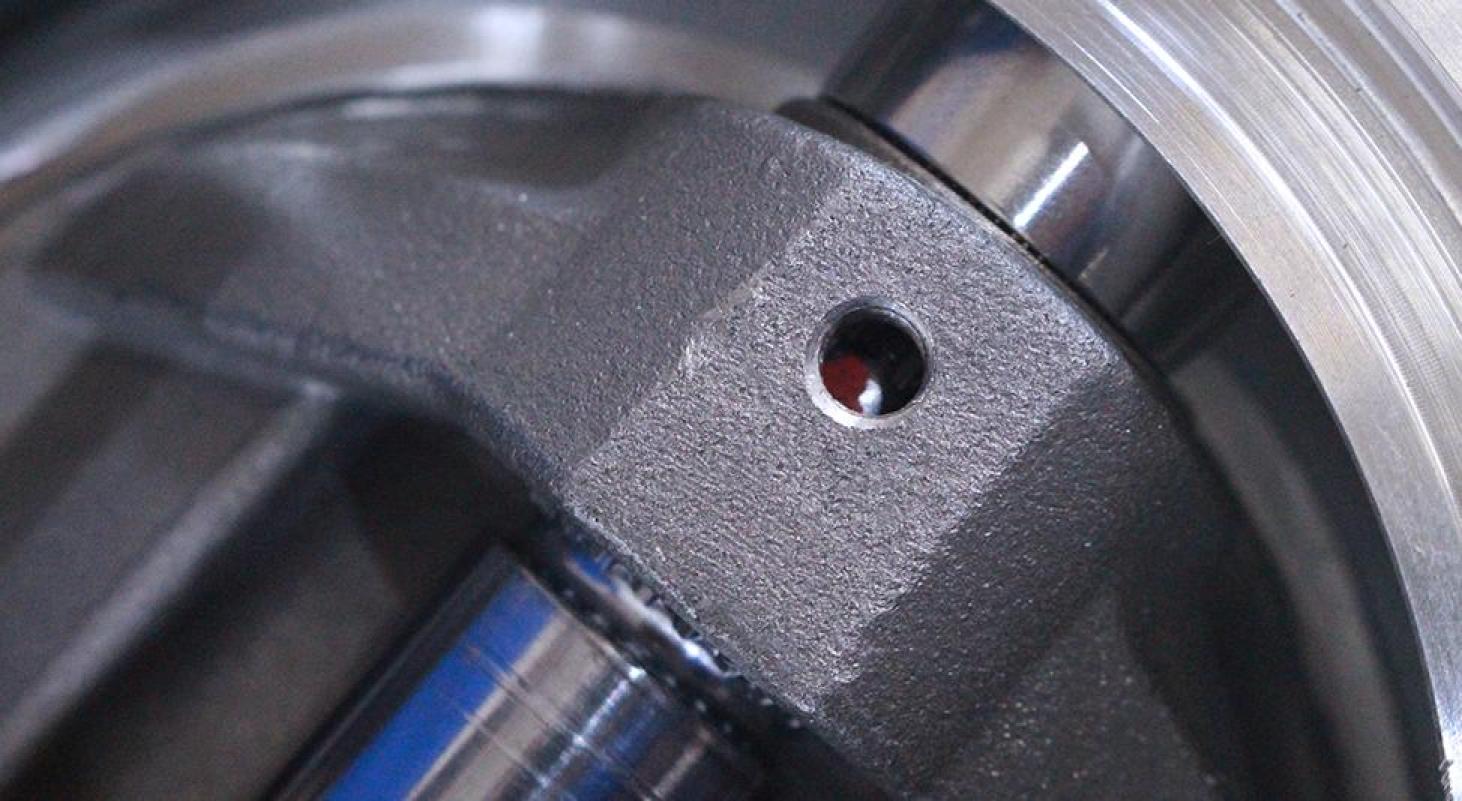

防下垂防爆沖出
三偏心取固定螺栓將閥軸及閥瓣定位，並採用軸下檔塊
結構鎖固，預防閥軸沖出的兩道防護並由下蓋頂住軸下
檔塊，以防止因敲擊導致閥軸下垂。
閥門開度指示
為了讓客戶可清楚地看到蝶片的開關角度，
於三偏心蝶型閥閥軸皆有閥門位置指示的設計，及於
格蘭上蓋有"S"及"O"箭頭指示。
雙向持壓
特殊的浮動式閥座設計，依據壓力源之方向，自動調整閥座位置，
使閥門于全關位置擁有理想的密封比壓，達到閥門雙面持壓之效果，並增加了閥座使用壽命。

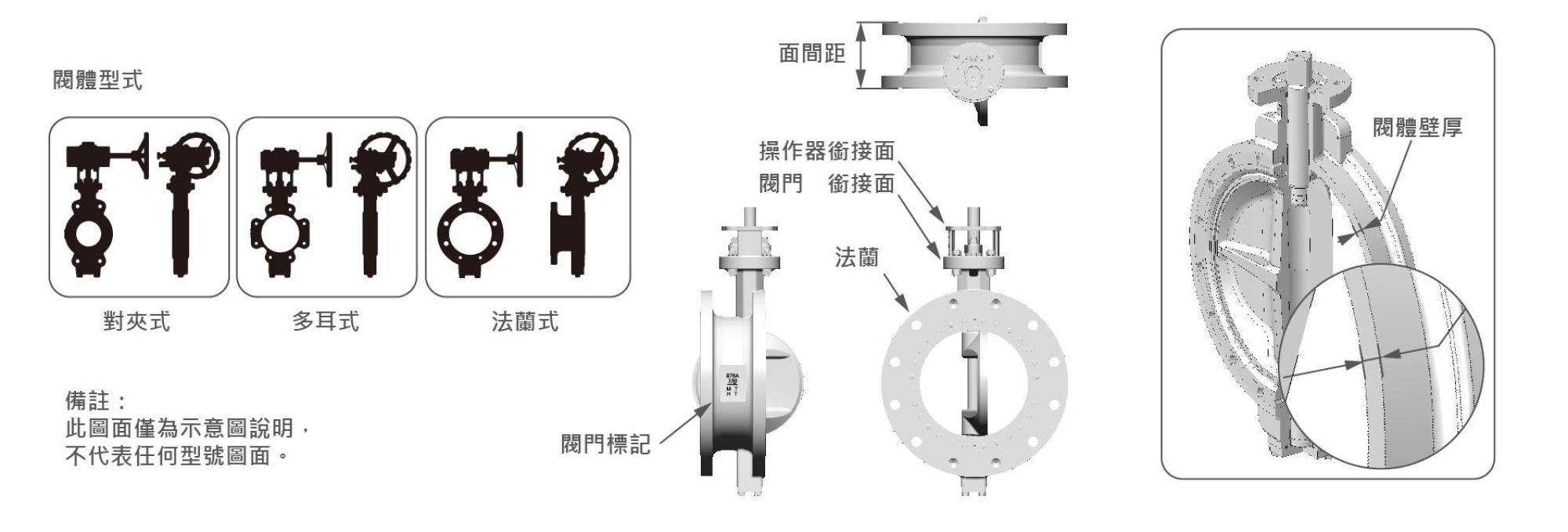

規格 | 設計規範
*技術資料供作參考用途，捷流公司保留對產品設計的更改，不另行通知的權利
| 尺寸範圍 3"- 72" | DN 80 - DN 1800 |
面間距 API 609 | ISO 5752 |

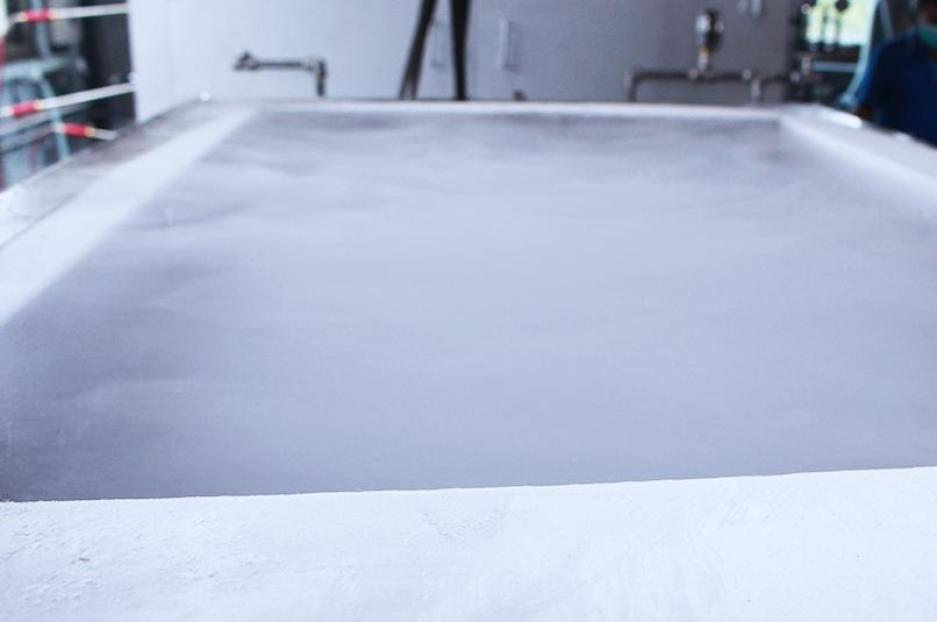

| 溫度範圍 -196°C ~ 760 °C | -321°F ~ 1400°F |
閥門標記 MSS-SP-25 |
| 壓力等級 150 LB | 300 LB | 600 LB | 900 LB |
設計法蘭 ASME B16.5 Class 150/300 ASME B16.47 Class 150/300 |
| 閥體型式 對夾式 | 多耳式 | 雙法蘭式 |
持壓測試 ISO 5208 | API 598 | MSS SP-61 | MSS SP-68 |
| 閥座 純金屬式閥座+多層式閥座 |
防火測試 API 607 | ISO 10497 |
| 閥體壁厚 ASME B16.34 |

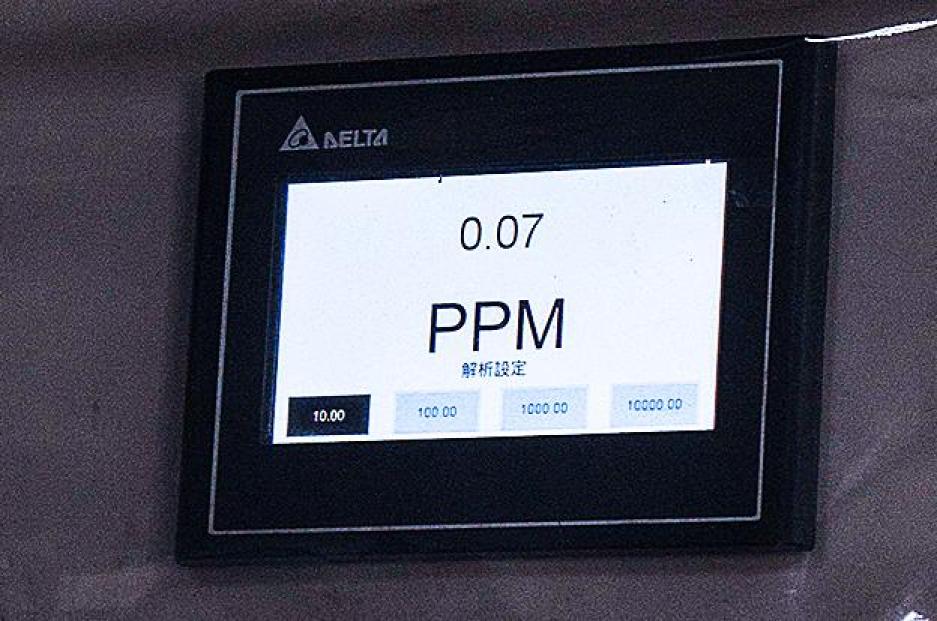

VOC 逸散性測試 ANSI/ISA-SP-93 | TA-Luft | ISO 15848-1 | API 641 |
| 操作器銜接法蘭面 ISO 5211 |
防爆認證 ATEX 94/9/CE Group II Category 2 GD |
| 閥門設計 | 閥門壓力 ASME B16.34 | ASME B16.5 | EN 593 |
洩漏等級 ANSI FCI 70-2-2003 Table 1 CLASS V ISO 5208 Rate A | ANSI/ISA-SP-93 |
訂製您的專屬閥門
需其他規格請洽捷流
